(CX31B) - MINI CRAWLER EXCAVATOR (N5GN00812 & AFTER) (4/05-12/14)
/
(50) - CAB CLIMATE CONTROL
/

(5.0604[23]) - COOLER ASSY (HEATER&COOLER, CAB) - 747939020

Запчасти Case CX31B (5.0604[23]) - COOLER ASSY (HEATER&COOLER, CAB) - 747939020 (50) - CAB CLIMATE CONTROL

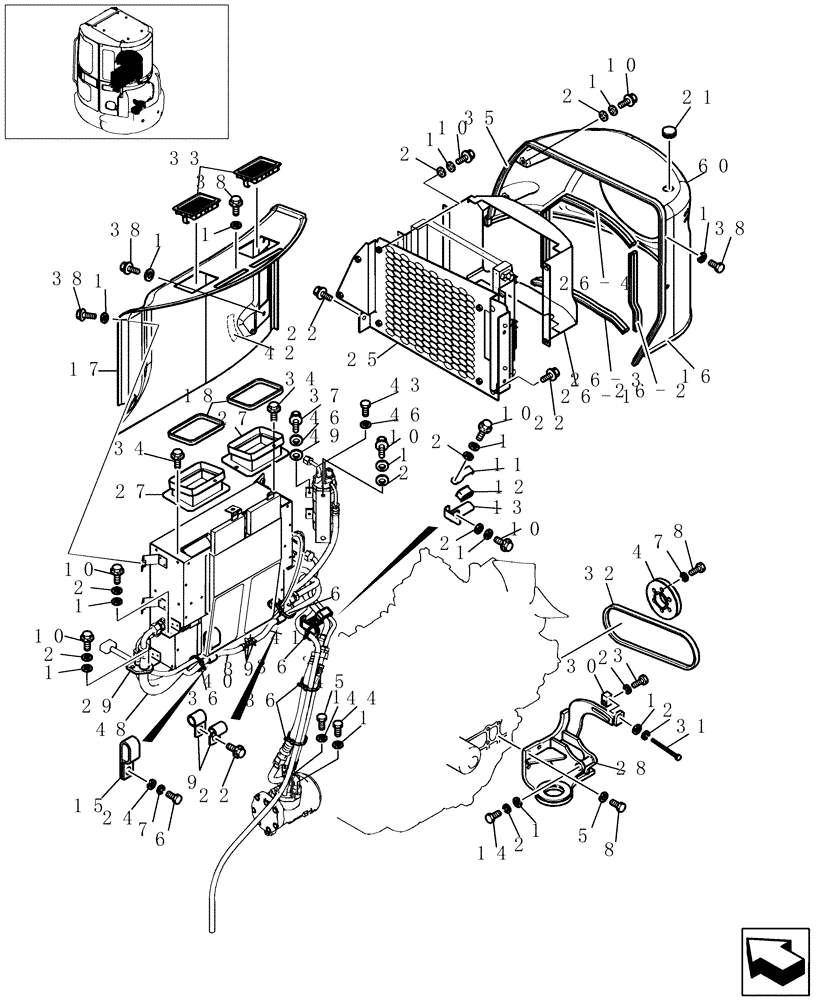

Схема запчастей Case CX31B - (5.0604[23]) - COOLER ASSY (HEATER&COOLER, CAB) - 747939020 (50) - CAB CLIMATE CONTROL
2
43
36
60
2
1
14
36
6
46
1
2
17
3
26-3
1
18
10
38
41
1
10
8
1
2
38
2
29
9
5
26-2
2
49
1
1
10
44
24
10
27
31
45
40
13
35
11
8
1
7
16
10
22
28
36
2
38
42
22
48
1
39
26-1
33
30
4
26-4
46
7
1
2
22
21
1
38
1
1
6
25
34
2
27
32
37
34
1
15
1
2
12
10
10

№

Артикул

Название

Примечание

Количество

1

14496521

WASHER,8.4mm ID x 17mm OD x 1.6mm Thk

21шт.

2

10571779

LOCK WASHER,Helical Spring, 8.10mm ID x 14.80mm OD x 2.00mm, ZNM

23шт.

3

16044234

BOLT,Hex, M8 x 1.25 x 50mm, Cl 10.9

1шт.

4

72285324

PULLEY

1шт.

5

12626221

WASHER,10mm ID x 25mm OD x 3mm Thk

4шт.

6

11106234

BOLT,Hex, M10 x 1.5 x 25 mm, Cl 10.9, Full Thd

1шт.

7

10571879

LOCK WASHER,10.2mm ID x 18.1mm OD x 2.2mm Thk

4шт.

8

11106434

BOLT,Hex, M10 x 30mm, Cl 10.9, Full Thd

7шт.

9

72285323

CLIP

4шт.

10

16043434

BOLT,Hex, M8 x 1.25 x 20mm, Cl 10.9, Full Thd

14шт.

11

72285556

PLATE

1шт.

12

72285557

GASKET

1шт.

13

72285558

PLATE

1шт.

14

16045234

SCREW,M8 x 100mm

1шт.

15

71415385

CLIP

Clamp, Double -- Ø24x85mm Long

1шт.

16

72285538

SOFT TRIM

1шт.

17

84136030

COVER

1шт.

18

72953219

STRAP

2шт.

21

72285313

GROMMET

1шт.

22

11106234

BOLT,Hex, M10 x 1.5 x 25 mm, Cl 10.9, Full Thd

4шт.

24

14496621

WASHER,10.5mm ID x 21mm OD x 2mm Thk

5шт.

25

87472801

HOLDER

1шт.

26

72285316

COVER

1шт.

26-1

72285317

COVER

1шт.

26-2

72285162

STRIP

1шт.

26-3

72285319

STRIP

1шт.

26-4

72285320

STRIP

1шт.

27

84135623

DUCT

2шт.

28

87359207

BRACKET

1шт.

29

72285329

GROMMET

1шт.

30

72285326

PLATE

1шт.

31

15214534

SCREW

1шт.

32

72285325

V-BELT,13.30 mm W x 825.50 mm L

1шт.

33

72203954

DIFFUSER

Grille

2шт.

34

16043231

SCREW,Hex, M8 x 16mm, Cl 10.9, Full Thd

4шт.

35

72285332

SOFT TRIM

1шт.

36

14560387

HOSE CLIP,Black, 380mm L

5шт.

37

10902434

SCREW,Hex, M6 x 20mm, Cl 10.9, Full Thd

2шт.

38

13279477

SCREW,M8 x 20mm

5шт.

39

72955417

CLIP

2шт.

40

87343065

PIPE

1шт.

41

87343070

PIPE

1шт.

42

87343072

LABEL

1шт.

43

10902634

SCREW,Hex, 6mm OD x 25mm L

2шт.

44

16043634

SCREW,Hex, M8 x 1.25 x 25mm, Cl 10.9, Full Thd

1шт.

45

16043934

BOLT,Hex, M8 x 1.25 x 35mm, Cl 10.9, Full Thd

1шт.

46

10519421

WASHER,6.4mm ID x 11.95mm OD x 1.6mm Thk

2шт.

48

87359208

PIPE

1шт.

49

10571579

LOCK WASHER,M6

2шт.

-

84145810

INSTRUCTION

1шт.

60

84145802

COVER

1шт.

Выбрано товаров: 51
