(5.0604[21]) - DRYER ASSY, AIR (HEATER&COOLER, CAB) - 747939020

Запчасти Case CX31B (5.0604[21]) - DRYER ASSY, AIR (HEATER&COOLER, CAB) - 747939020 (50) - CAB CLIMATE CONTROL

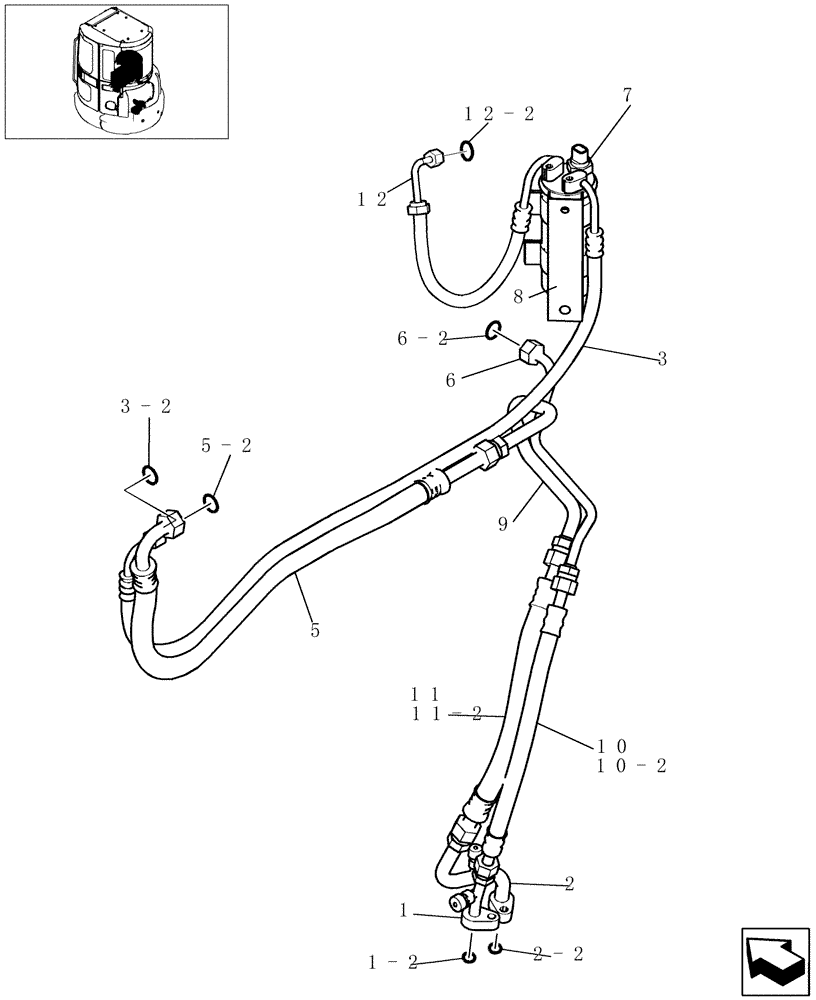

Схема запчастей Case CX31B - (5.0604[21]) - DRYER ASSY, AIR (HEATER&COOLER, CAB) - 747939020 (50) - CAB CLIMATE CONTROL
2-2
11
7
5-2
6
1
5
1-2
11-2
9
10-2
3
6-2
12-2
3-2
8
2
12
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

72285547

TUBE,12 mm OD, 93 mm Length

1шт.

1-2

72958307

O-RING

1шт.

2

72285549

TUBE,16 mm OD, 149, 90 mm Length

1шт.

2-2

72958307

O-RING

1шт.

3

72285341

TUBE,8.5 mm OD, 1140, 41.5 mm Length

1шт.

3-2

72958303

O-RING

2шт.

5

72285551

HOSE

1шт.

5-2

72958307

O-RING

2шт.

6

72285553

TUBE

1шт.

6-2

72958305

O-RING

1шт.

7

72285345

RECEIVER-DRYER

1шт.

8

72285346

BRACKET

1шт.

9

72285563

TUBE

1шт.

10

72285564

HOSE

1шт.

10-2

72958305

O-RING

2шт.

11

72285565

HOSE

1шт.

11-2

72958307

O-RING

2шт.

12

84152433

HOSE

1шт.

12-2

72958303

O-RING

2шт.
