(5.0088[04]) - ARM CYLINDER HYD LINES (SAFETY VALVE) - 747936070, 747936080

Запчасти Case CX31B (5.0088[04]) - ARM CYLINDER HYD LINES (SAFETY VALVE) - 747936070, 747936080 (35) - HYDRAULIC SYSTEMS

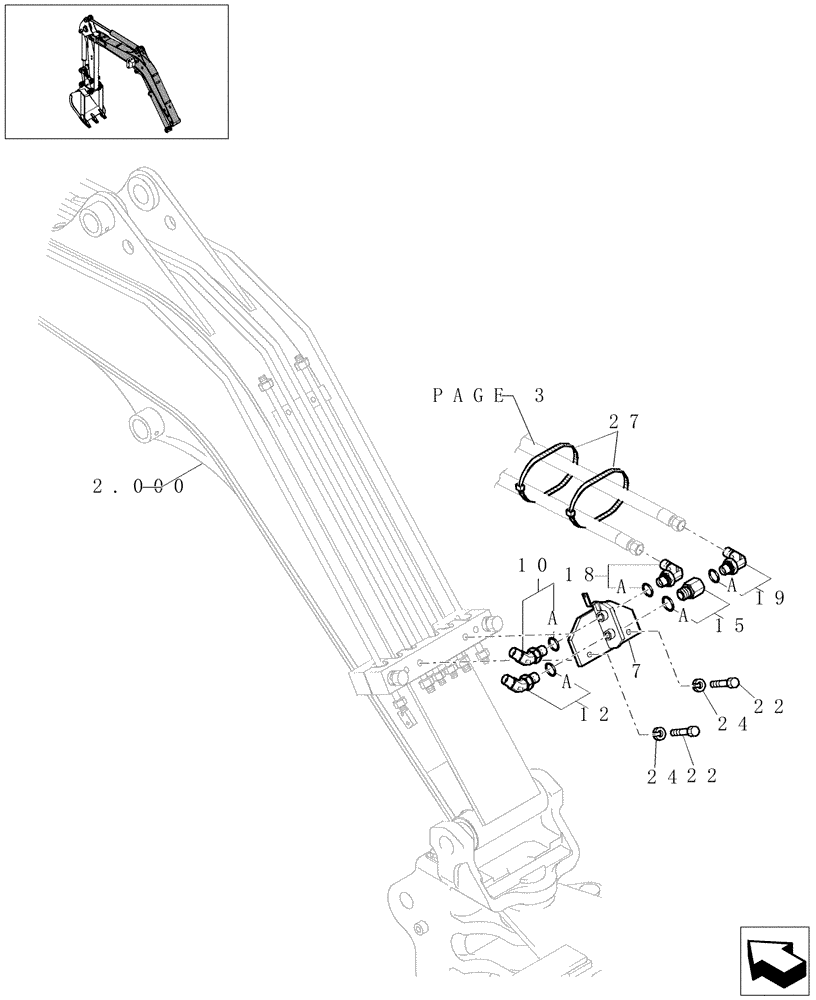

Схема запчастей Case CX31B - (5.0088[04]) - ARM CYLINDER HYD LINES (SAFETY VALVE) - 747936070, 747936080 (35) - HYDRAULIC SYSTEMS
24
12
a
2.000
a
18
19
27
24
15
7
page 3
10
a
a
a
22
22
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

7

72285091

BRACKET

1шт.

10

72950466

ELBOW

1шт.

10a

72283080

O-RING

1шт.

12

72283062

HYD CONNECTOR

1шт.

12a

72283052

O-RING

1шт.

15

72283648

HYD CONNECTOR

1шт.

15a

72283052

O-RING

2шт.

18

72283603

ELBOW

1шт.

18a

72283080

O-RING

1шт.

19

72283079

ELBOW

1шт.

19a

72283052

O-RING

2шт.

22

11107034

SCREW

2шт.

24

10571879

LOCK WASHER,10.2mm ID x 18.1mm OD x 2.2mm Thk

2шт.

27

14560187

COLLAR,199mm L

2шт.
