(5.0088[03]) - ARM CYLINDER HYD LINES (SAFETY VALVE) - 747936070, 747936080

Запчасти Case CX31B (5.0088[03]) - ARM CYLINDER HYD LINES (SAFETY VALVE) - 747936070, 747936080 (35) - HYDRAULIC SYSTEMS

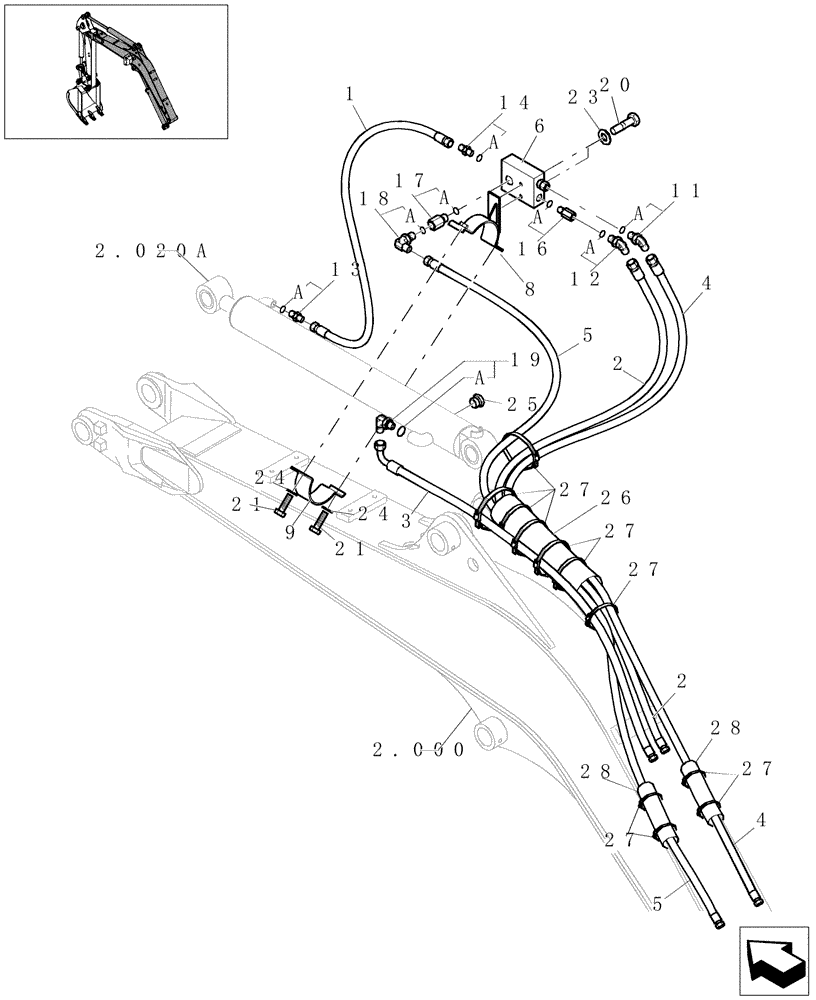

Схема запчастей Case CX31B - (5.0088[03]) - ARM CYLINDER HYD LINES (SAFETY VALVE) - 747936070, 747936080 (35) - HYDRAULIC SYSTEMS
21
a
5
a
5
4
20
25
14
21
2
2.000
17
19
27
a
28
12
2.020a
3
a
2
1
26
27
16
27
9
27
18
24
a
13
28
6
24
a
a
a
27
23
4
11
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87480467

PIPE

1шт.

2

87480536

HOSE

1шт.

3

87571915

HOSE

1шт.

4

87480538

HOSE

1шт.

5

87480540

HOSE

1шт.

6

72951572

VALVE

1шт.

8

87480524

BRACKET

1шт.

9

72285109

PLATE

1шт.

11

72282291

HYD CONNECTOR

1шт.

11a

72283052

O-RING

1шт.

12

72283062

HYD CONNECTOR

1шт.

12a

72283052

O-RING

1шт.

13

72282154

HYD CONNECTOR

1шт.

13a

72283052

O-RING

1шт.

14

72283654

HYD CONNECTOR

1шт.

14a

72283073

GASKET

1шт.

16

72285100

HYD CONNECTOR

1шт.

16a

72283073

GASKET

1шт.

17

72285082

HYD CONNECTOR

1шт.

17a

72283080

O-RING

1шт.

18

72283603

ELBOW

1шт.

18a

72283080

O-RING

1шт.

19

72283079

ELBOW

1шт.

19a

72283052

O-RING

1шт.

20

16044234

BOLT,Hex, M8 x 1.25 x 50mm, Cl 10.9

2шт.

21

11106434

BOLT,Hex, M10 x 30mm, Cl 10.9, Full Thd

2шт.

23

10571779

LOCK WASHER,Helical Spring, 8.10mm ID x 14.80mm OD x 2.00mm, ZNM

2шт.

24

10571879

LOCK WASHER,10.2mm ID x 18.1mm OD x 2.2mm Thk

2шт.

25

87643224

PLUG

1шт.

26

87572101

GUIDE

1шт.

27

14560187

COLLAR,199mm L

11шт.

28

72282791

FLEXIBLE HOSE

2шт.
