(2.010B[01A]) - BOOM CYLINDER - CANOPY

Запчасти Case CX31B (2.010B[01A]) - BOOM CYLINDER - CANOPY (35) - HYDRAULIC SYSTEMS

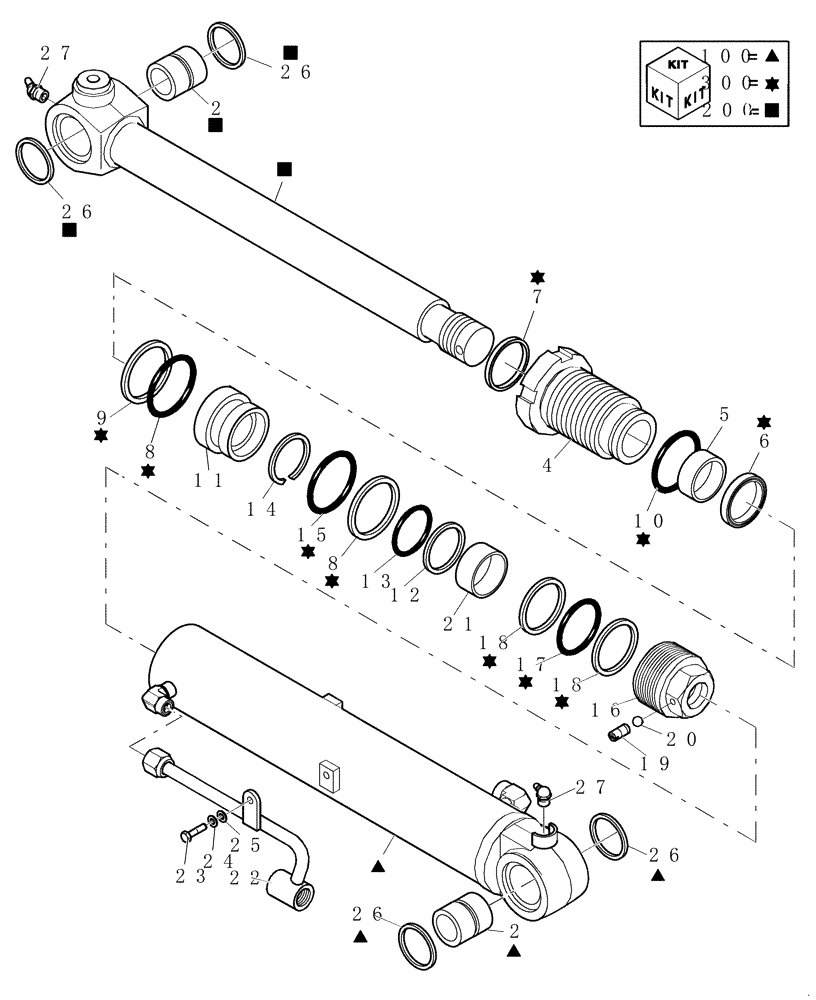

Схема запчастей Case CX31B - (2.010B[01A]) - BOOM CYLINDER - CANOPY (35) - HYDRAULIC SYSTEMS
8
22
7
12
300
100
2
200
100
300
8
26
200
27
6
27
5
300
300
19
200
26
15
300
18
11
300
300
300
300
100
200
24
200
200
21
300
100
300
17
26
23
2
26
300
18
10
25
100
100
9
16
14
20
13
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

2

72951795

BUSHING

2шт.

4

87596193

CYLINDER END CAP

1шт.

5

72285818

BUSHING

1шт.

6

72950403

RING

1шт.

7

72950584

RING

1шт.

8

72209816

O-RING

2шт.

9

72950585

RING

1шт.

10

72209836

O-RING

1шт.

11

72280226

HOLDER

1шт.

12

72957990

RING

1шт.

13

72957690

SEAL

1шт.

14

87598636

COLLAR

1шт.

15

72957720

RING

1шт.

16

72280228

PISTON

1шт.

17

72950404

RING

1шт.

18

87596161

RING

2шт.

19

72950401

SET SCREW

1шт.

20

72950400

BALL

1шт.

21

72280229

GUIDE BUSHING

1шт.

22

72284717

TUBE ASSY.

1шт.

23

72282753

SCREW

2шт.

24

72958076

WASHER

2шт.

25

72961447

WASHER

2шт.

26

72961203

SEAL

4шт.

27

72283072

LUBE NIPPLE,67 Degree x 1/8" PT

2шт.

100

87598655

REPAIR KIT

1шт.

300

PX01V00045R300

REPAIR KIT

1шт.

200

72286376

REPAIR KIT

1шт.
