(1.080[08A]) - CONTROL LINES VALVE

Запчасти Case CX31B (1.080[08A]) - CONTROL LINES VALVE (35) - HYDRAULIC SYSTEMS

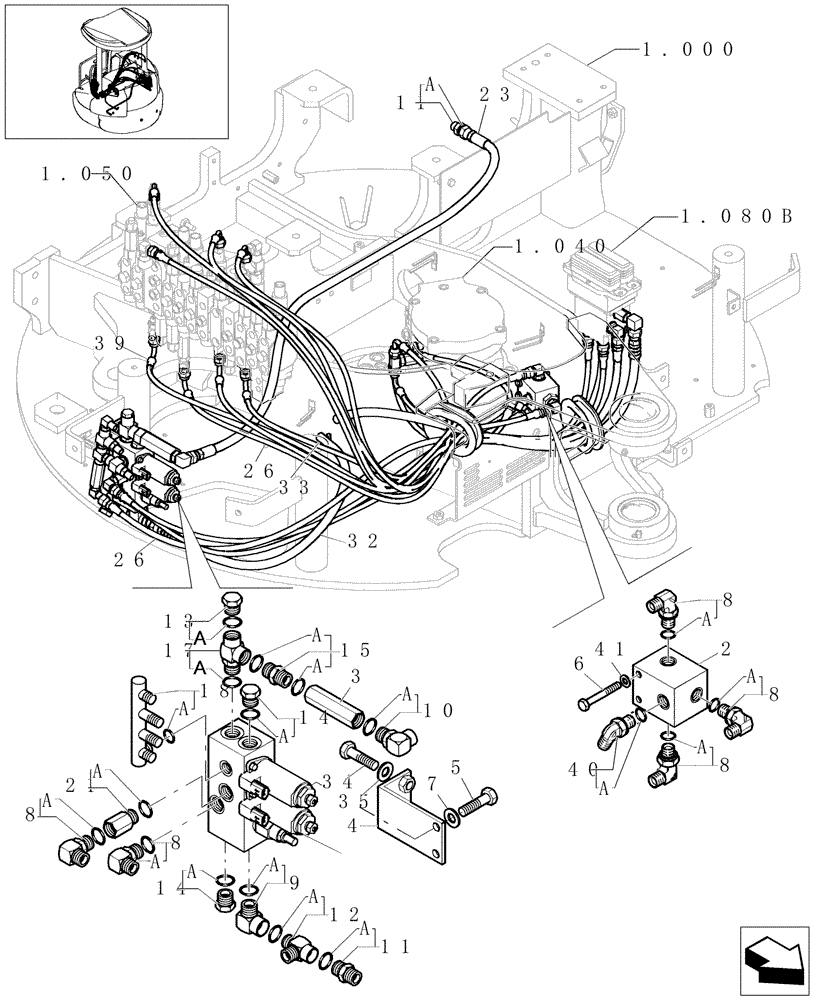

Схема запчастей Case CX31B - (1.080[08A]) - CONTROL LINES VALVE (35) - HYDRAULIC SYSTEMS
21
a
a
a
14
17
34
7
13
26
a
6
12
4
8
33
1.050
1.080b
26
a
1.000
40
a
a
a
35
8
a
a
11
8
a
a
32
a
a
41
5
8
39
14
9
15
a
18
1.040
10
11
3
23
2
a
1
8
a
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PX35V00003F1

VALVE

1шт.

2

72271657

MICRO VALVE

1шт.

3

72271656

FILTER

1шт.

From S/N N7GN07164

1шт.

3

87338500

FILTER

1шт.

Up To S/N N7GN07163

1шт.

3a

72283052

O-RING

1шт.

Up To S/N N7GN07163

1шт.

4

87544025

BRACKET

1шт.

5

16043434

BOLT,Hex, M8 x 1.25 x 20mm, Cl 10.9, Full Thd

2шт.

6

10903834

SCREW

TE M6x65

2шт.

7

12654421

WASHER,8.15mm ID x 17mm OD x 3mm Thk

Ø8

2шт.

8

72283603

ELBOW

6шт.

8a

72283080

O-RING

6шт.

9

2444Z3155

90 ELBOW,PF 3/8" Fem x PF 3/8" Male

1шт.

9a

72283052

O-RING

1шт.

10

72283079

ELBOW

1шт.

10a

72283052

O-RING

1шт.

11

72282154

HYD CONNECTOR

2шт.

11a

72283052

O-RING

2шт.

12

72283559

TEE

1шт.

From S/N N7GN07164

1шт.

12a

72283052

O-RING

1шт.

From S/N N7GN07164

1шт.

13

72282318

PLUG

1шт.

13a

72283080

O-RING

1шт.

14

ZE72X06000

PLUG

3шт.

14a

72283052

O-RING

3шт.

15

87571721

HYD CONNECTOR

1шт.

Up To S/N N7GN07163

1шт.

15a

ZD12P01400

O-RING

1шт.

From S/N N7GN07164

1шт.

17

72283853

TEE

1шт.

17a

72283052

O-RING

1шт.

18

PH64H01057P1

CONNECTION

1шт.

18a

72283080

O-RING

1шт.

21

2444Z2525

HYD CONNECTOR

1шт.

21a

72283080

O-RING

1шт.

23

HX25L06135DY

HOSE,9.5mm ID x 1350mm L

1шт.

26

HX33L03110DX

HOSE,4.8mm ID x 1100mm L

2шт.

32

PW68H01023D9

HOSE,9.5mm ID x 620mm L

1шт.

33

87526517

CLAMP

1шт.

34

11106434

BOLT,Hex, M10 x 30mm, Cl 10.9, Full Thd

2шт.

35

12626221

WASHER,10mm ID x 25mm OD x 3mm Thk

Ø10

2шт.

39

HX33L03120DX

HOSE,4.8mm ID x 1200mm L

1шт.

40

HH45S04004G1

45 ELBOW

1шт.

40a

72283080

O-RING

1шт.

41

14499321

WASHER,M6 x 11 x 1.6 Thk

2шт.
