(856-18[1]) - HYD LINES, BOOM (BOOM SAFETY)

Запчасти Case CX31B (856-18[1]) - HYD LINES, BOOM (BOOM SAFETY) (35) - HYDRAULIC SYSTEMS

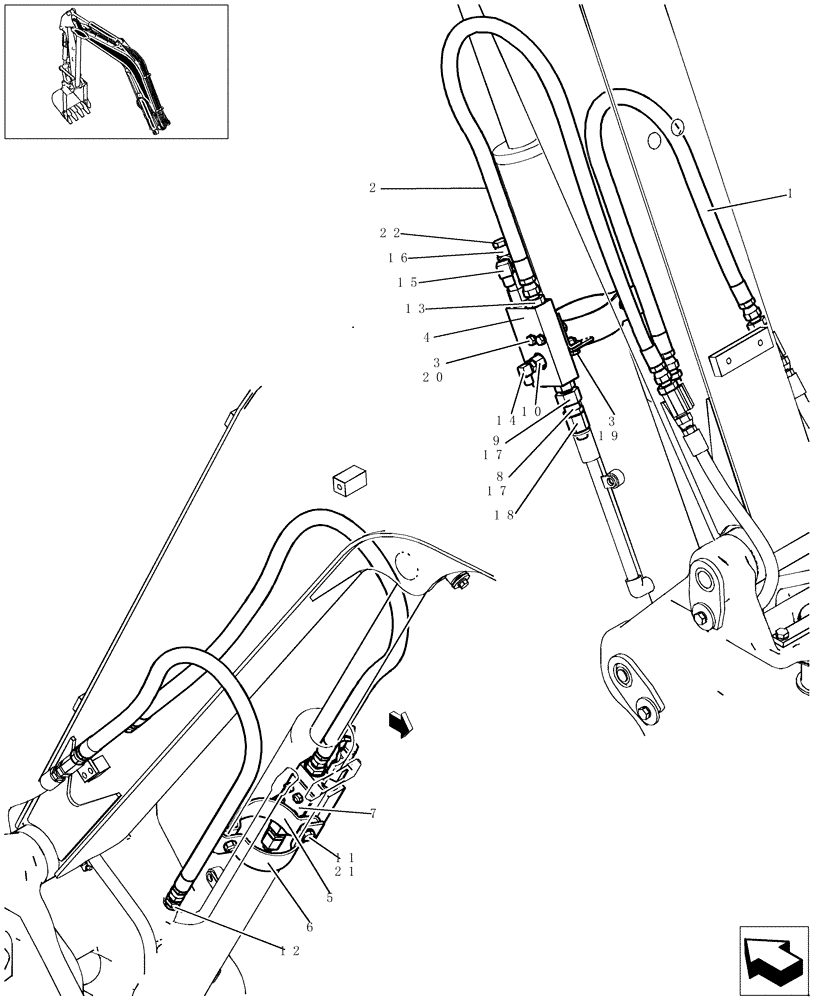

Схема запчастей Case CX31B - (856-18[1]) - HYD LINES, BOOM (BOOM SAFETY) (35) - HYDRAULIC SYSTEMS
9
3
6
11
3
14
17
15
12
16
21
5
20
17
1
7
18
8
4
2
13
22
10
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

-

72285567

SET OF PARTS

1шт.

1

72282996

HOSE

1шт.

2

72282420

HOSE

1шт.

3

12581579

WAVE WASHER,Wave, M7.4

4шт.

4

72951571

VALVE

ASSY, SEE C.P.M.

1шт.

5

72285072

BRACKET

1шт.

6

72285073

BRACKET

1шт.

7

72285077

BRACKET

1шт.

8

72214729

HYD CONNECTOR

1шт.

9

72285081

HYD CONNECTOR

1шт.

10

72281218

PLATE

1шт.

11

72951762

LOCK WASHER

2шт.

12

72282154

HYD CONNECTOR

1шт.

13

72283654

HYD CONNECTOR

1шт.

14

72283603

ELBOW

1шт.

15

72283550

HYD CONNECTOR

1шт.

16

72283608

TEE,1/4" ORB x 1/4" x 1/4"

1шт.

17

72283073

GASKET

2шт.

18

72285083

HYD CONNECTOR

1шт.

19

72951685

SCREW

2шт.

20

72951688

SCREW

2шт.

21

72951692

SCREW

2шт.

22

72214663

PLUG

1шт.
