(702-18[1]) - BRACKET GROUP, SWING (BOOM & ARM SAFETY)

Запчасти Case CX31B (702-18[1]) - BRACKET GROUP, SWING (BOOM & ARM SAFETY) (35) - HYDRAULIC SYSTEMS

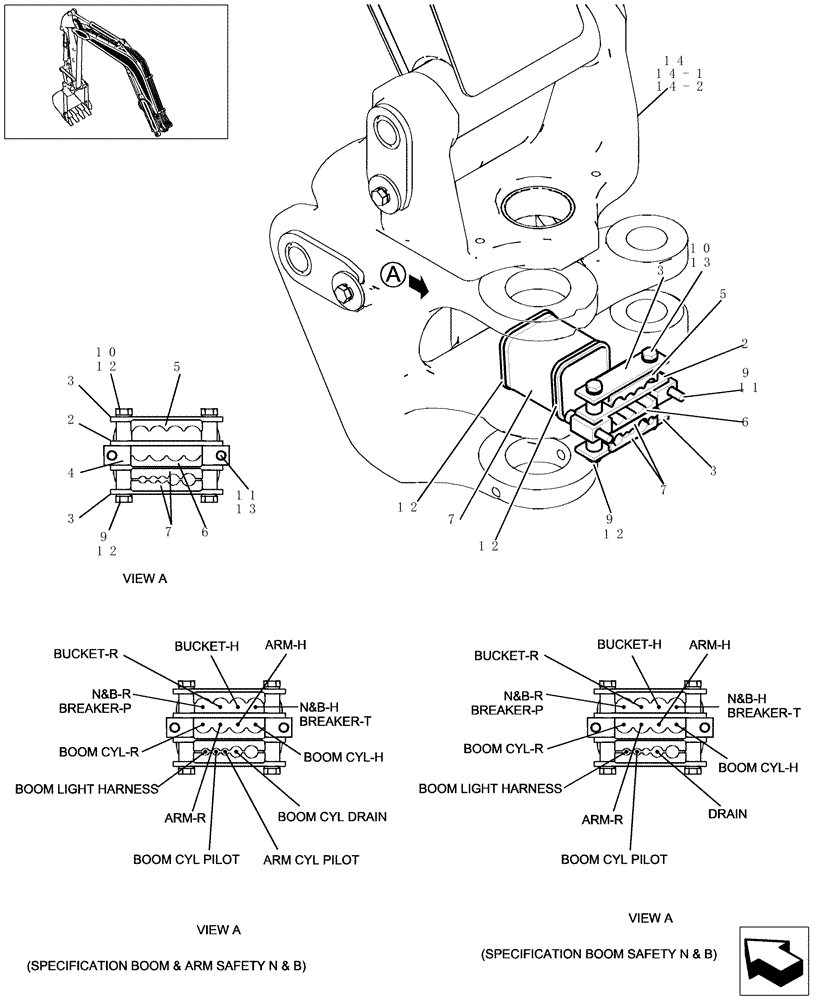

Схема запчастей Case CX31B - (702-18[1]) - BRACKET GROUP, SWING (BOOM & ARM SAFETY) (35) - HYDRAULIC SYSTEMS
2
13
12
6
12
7
5
7
11
12
5
10
6
2
13
12
9
3
14
7
11
14-1
9
4
14-2
9
12
3
3
3
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

-

72285459

SET OF PARTS

1шт.

1

72951499

CLIP

2шт.

2

72285461

PLATE

1шт.

3

72285463

CLAMP

2шт.

UP TO S/N PW11-30654

1шт.

FROM S/N PW11-30001

1шт.

3

87359159

CLAMP

2шт.

FROM S/N PW11-30655

1шт.

4

72285465

CLAMP

1шт.

FROM S/N PW11-30001

1шт.

UP TO S/N PW11-30654

1шт.

4

87359189

CLAMP

1шт.

FROM S/N PW11-30655

1шт.

5

72285466

GASKET

1шт.

6

72285467

GASKET

1шт.

7

72285468

GASKET

2шт.

FROM S/N PW11-30001

1шт.

UP TO S/N PW11-30654

1шт.

7

87359191

GASKET

2шт.

FROM S/N PW11-30655

1шт.

8

72280509

GROMMET

1шт.

9

72951695

SCREW

2шт.

10

72951696

SCREW

2шт.

11

72951697

SCREW

2шт.

12

72951762

LOCK WASHER

4шт.

13

12581679

WASHER

2шт.

14

72280493

BRACKET

1шт.

14-1

NS

NOT SERVICED

1шт.

14-2

72280495

BUSHING,65mm ID x 75mm OD x 44mm L

1шт.
