(140-60[1]) - CONTROL LINES (NIBBLER & BREAKER)

Запчасти Case CX31B (140-60[1]) - CONTROL LINES (NIBBLER & BREAKER) (35) - HYDRAULIC SYSTEMS

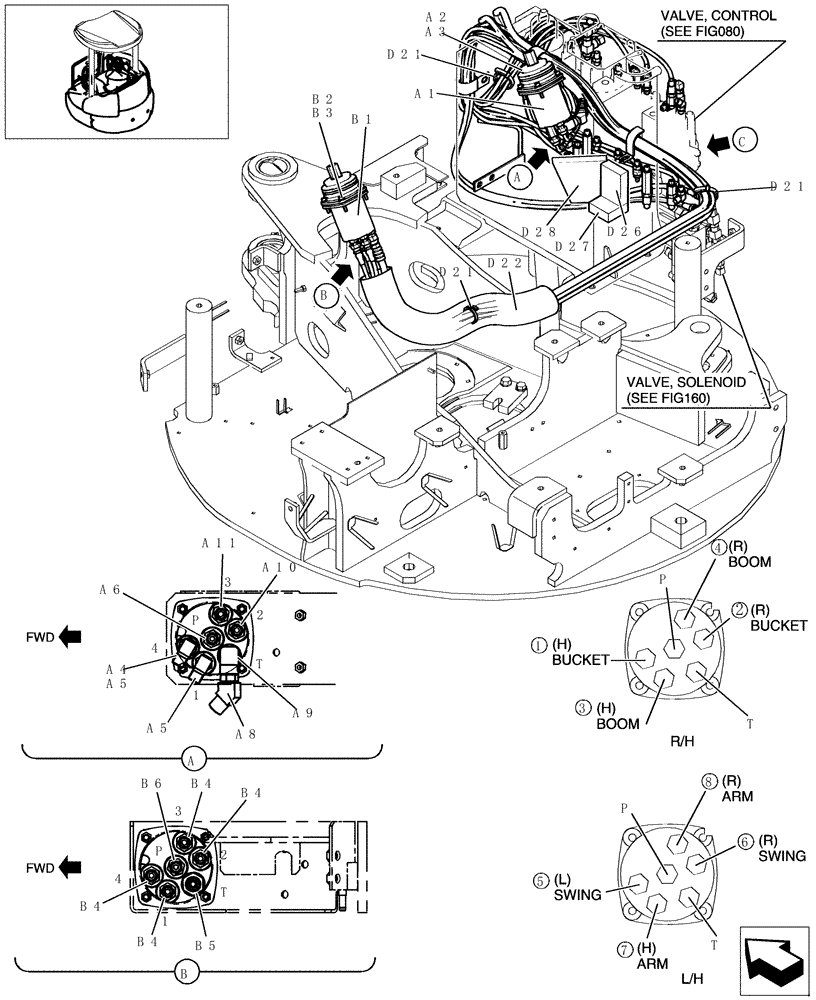

Схема запчастей Case CX31B - (140-60[1]) - CONTROL LINES (NIBBLER & BREAKER) (35) - HYDRAULIC SYSTEMS
1
1
a8
d28
b1
c
p
d21
a
d21
b3
a2
t
b4
t
b2
5
b6
b
b
2
6
a10
p
b4
3
1
p
8
a
a3
a11
7
d22
a6
a
b5
4
t
a9
d27
3
a1
b4
d26
2
2
d21
a4
p
a5
a
b4
4
4
a5
3
t
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

-

72280754

SET OF PARTS

1шт.

a1/a11

72280755

SET OF PARTS

1шт.

a1

72280269

HYDRAULIC VALVE

- ASSY SEE C.P.M.

1шт.

a2

72951726

SCREW,Hex Socket Head, M6 x 30mm

4шт.

a3

13550221

WASHER

4шт.

a4

72217408

HYD CONNECTOR

1шт.

a5

72283603

ELBOW

2шт.

a6

72283604

HYD CONNECTOR

1шт.

a8

72282291

HYD CONNECTOR

1шт.

a9

72283551

ELBOW

1шт.

a10

72283606

HYD CONNECTOR

1шт.

a11

72283607

HYD CONNECTOR

1шт.

b1/b6

72280756

SET OF PARTS

1шт.

b1

72280269

HYDRAULIC VALVE

- ASSY SEE C.P.M.

1шт.

b2

72951726

SCREW,Hex Socket Head, M6 x 30mm

4шт.

b3

13550221

WASHER

4шт.

b4

72283606

HYD CONNECTOR

4шт.

b5

72950452

HYD CONNECTOR

1шт.

b6

72283604

HYD CONNECTOR

1шт.

d21/d28

72280757

SET OF PARTS

1шт.

d21

72951498

CLIP

3шт.

d22

72280758

RUBBER SLEEVE

1шт.

d26

72280759

INSULATOR

1шт.

d27

72280760

INSULATOR

1шт.

d28

72283806

INSULATOR

1шт.
