(709-01[1]) - FUEL LINES (COOLER)

Запчасти Case CX31B (709-01[1]) - FUEL LINES (COOLER) (10) - ENGINE

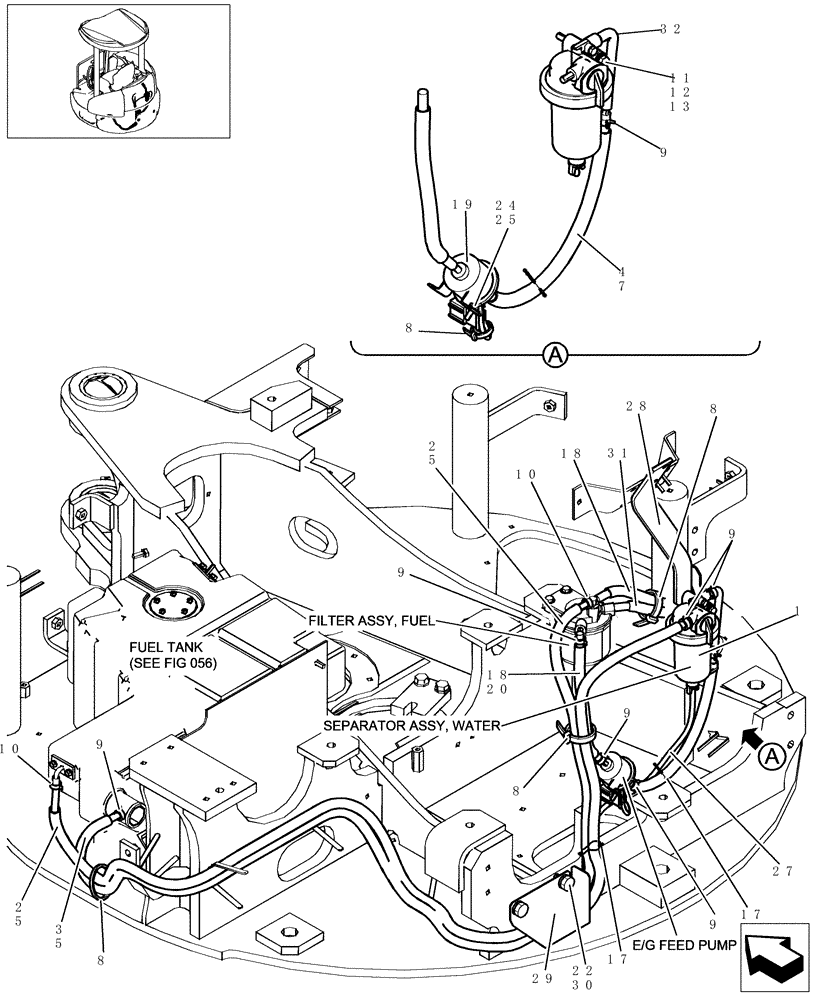

Схема запчастей Case CX31B - (709-01[1]) - FUEL LINES (COOLER) (10) - ENGINE
8
27
9
11
28
29
8
9
2
32
9
22
8
13
17
1
18
4
5
12
30
9
2
31
9
5
5
25
24
9
10
19
20
10
8
17
7
3
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

-

72285476

SET OF PARTS

1шт.

1

72280600

SEPARATOR

1шт.

2

72283913

HOSE

1шт.

3

72281491

HOSE

1шт.

4

72285514

HOSE

1шт.

FROM S/N PW11-30001

1шт.

UP TO S/N PW11-30887

1шт.

4

87359193

HOSE,7.00 mm ID x 400.00 mm

1шт.

FROM S/N PW11-30888

1шт.

5

72281498

FLEXIBLE HOSE

2шт.

7

72285515

PIPE

1шт.

FROM S/N PW11-30001

1шт.

UP TO S/N PW11-30887

1шт.

7

87359194

PIPE

1шт.

FROM S/N PW11-30888

1шт.

8

72951496

CLIP

4шт.

9

72950594

CLIP

6шт.

10

72950595

CLIP

2шт.

11

72280607

SCREW

1шт.

12

14447124

WASHER

1шт.

13

12581579

WAVE WASHER,Wave, M7.4

1шт.

17

72952076

CLIP

2шт.

18

72284844

FLEXIBLE HOSE

2шт.

19

72280608

FUEL PUMP

1шт.

20

72280609

HOSE

1шт.

22

72951753

WASHER

2шт.

24

72954877

SCREW,Hex, M6 x 16mm

2шт.

25

13550221

WASHER

2шт.

27

72280610

HOSE

1шт.

28

72285516

BRACKET

1шт.

29

72280612

COVER

1шт.

30

47045383

SCREW

2шт.

31

72280613

FLEXIBLE HOSE

1шт.

32

72281497

HOSE

1шт.
