(769-01[3]) - GUARD INSTAL (COOLER)

Запчасти Case CX31B (769-01[3]) - GUARD INSTAL (COOLER) (90) - PLATFORM, CAB, BODYWORK AND DECALS

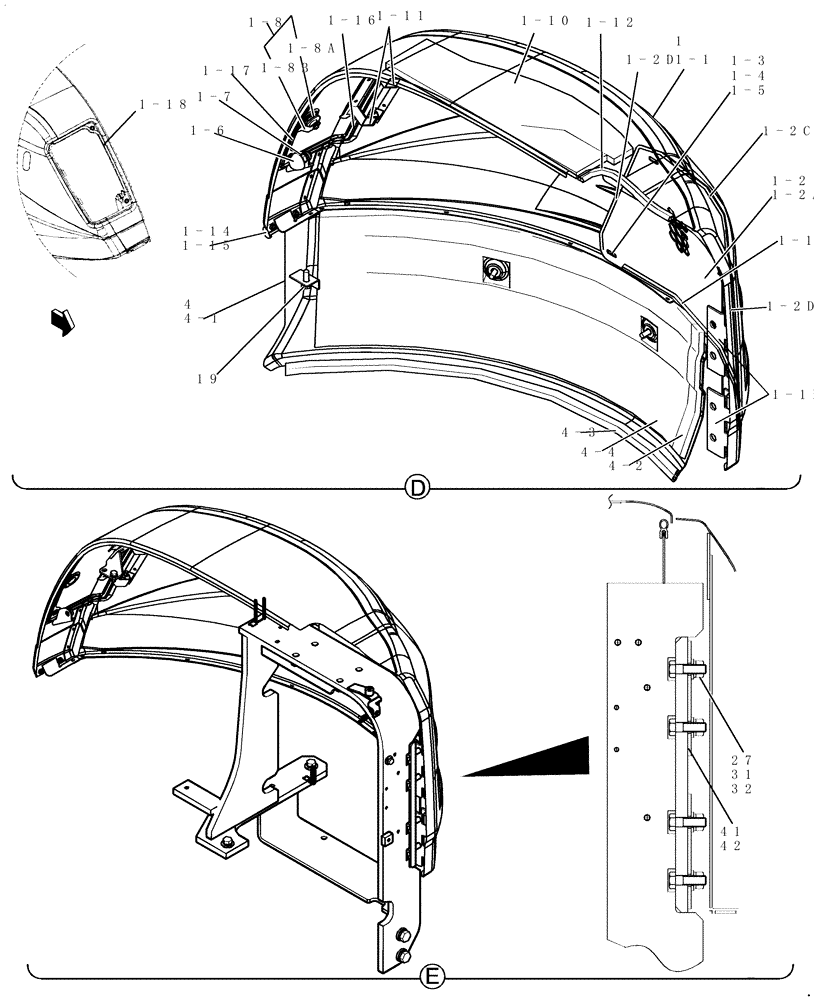

Схема запчастей Case CX31B - (769-01[3]) - GUARD INSTAL (COOLER) (90) - PLATFORM, CAB, BODYWORK AND DECALS
1-10
4-4
1-12
1-4
31
1-3
1-2a
1-1h
1-8a
4-1
41
4
1-8
1
32
1-5
4-3
42
19
1-7
1-8b
1-11
1-2c
1-2
1-2d
27
1-13
1-6
1-14
1-15
1-17
4-2
1-1
1-2d
1-18
1-16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

72280958

SET OF PARTS

1шт.

1-1

72280959

COVER

1шт.

1-1h

72280960

HINGE

2шт.

1-2

72280961

COVER ASSY

1шт.

1-2a

72280962

GUARD

1шт.

1-2c

72280963

RUBBER WEATHERSTRIP

1шт.

1-2d

72280964

RUBBER WEATHERSTRIP

2шт.

1-3

72951655

NUT

6шт.

1-4

12601279

WAVE WASHER,6.40mm ID x 12mm OD x 0.50mm, 2.60mm H, STL, ZND

6шт.

1-5

72960789

WASHER

6шт.

1-6

72201210

RUBBER BUMPER

1шт.

1-7

72957615

NUT

1шт.

1-8

72950872

LOCK

1шт.

1-8a

72283735

LOCK

1шт.

1-8b

72283678

PLATE

1шт.

1-10

72280965

FOAM INSULATION

1шт.

1-11

72280966

INSULATOR

2шт.

1-12

72280967

RUBBER WEATHERSTRIP

1шт.

1-13

72280968

RUBBER WEATHERSTRIP

1шт.

1-14

72280969

GUARD

1шт.

1-15

72280970

BOLT,M5 x 12mm

2шт.

1-16

72285171

RUBBER WEATHERSTRIP

1шт.

1-17

72285172

RUBBER WEATHERSTRIP

1шт.

1-18

72285173

SHIM

1шт.

1-18

PW21C01534P1

COVER

(Access Door)

1шт.

1-18

PH21C01478P1

PLATE

(Weld to Access Door - PW21C01534P1 and Hinges PW21C01737P1)

1шт.

1-18

PH21C01403P1

PLATE

(Weld to Guard and Hinge PW21C01737P1)

1шт.

1-18

PW21C01737P1

HINGE

(Weld to Plate PH21C01478P1 and PH21C01403P1)

1шт.

4

72280973

COVER ASSY

1шт.

4-1

72280974

COVER

1шт.

4-2

72284025

GASKET

1шт.

4-3

72280975

RUBBER WEATHERSTRIP

1шт.

4-4

72280976

FOAM INSULATION

1шт.

19

72280941

BOLT

1шт.

27

72114686

WASHER

4шт.

31

72280507

NUT

4шт.

32

72283448

WASHER

4шт.

41

72286178

SHIM,1.2mm Thk

1шт.

FROM S/N PW11-30566

1шт.

42

72286179

SHIM,2.3mm Thk

1шт.

FROM S/N PW11-30566

1шт.
