(769-01[1]) - GUARD INSTAL (COOLER)

Запчасти Case CX31B (769-01[1]) - GUARD INSTAL (COOLER) (90) - PLATFORM, CAB, BODYWORK AND DECALS

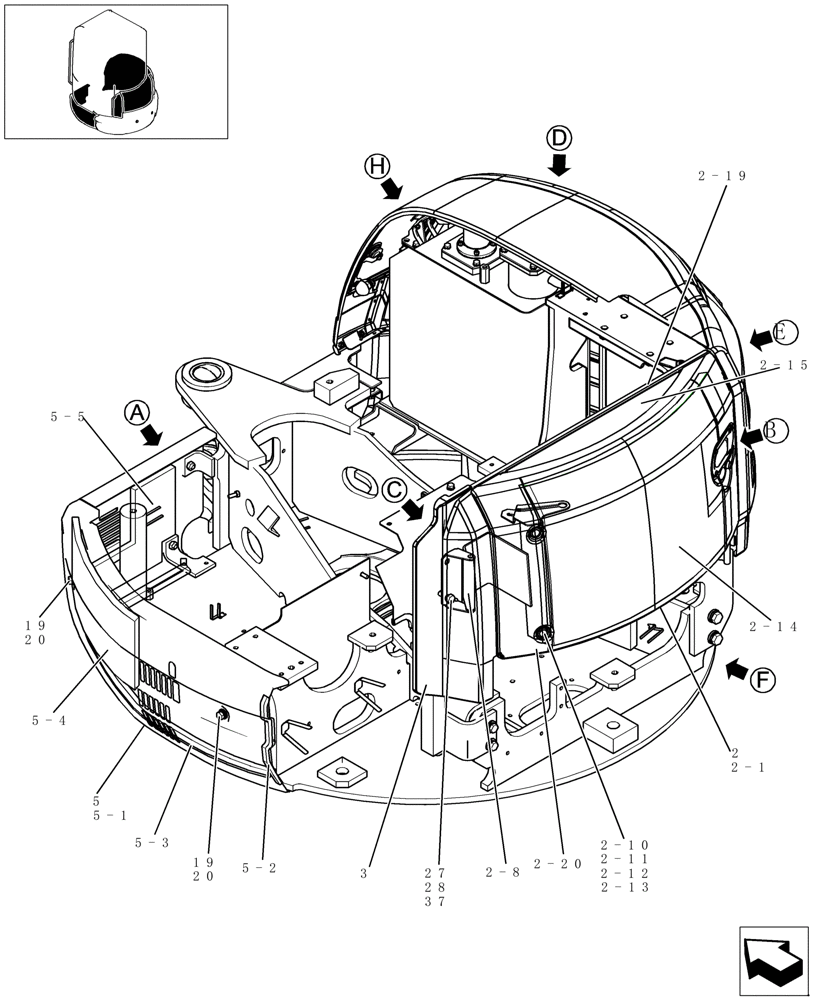

Схема запчастей Case CX31B - (769-01[1]) - GUARD INSTAL (COOLER) (90) - PLATFORM, CAB, BODYWORK AND DECALS
b
2-15
5-5
19
2-14
2-20
2-12
20
2
5
5-3
5-2
28
2-13
5-4
5-1
19
2-19
2-1
37
2-8
3
e
27
2-10
20
2-11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

-

72285311

SET OF PARTS

1шт.

2

72280927

SET OF PARTS

1шт.

2-1

72280928

COWLING

1шт.

2-8

72280929

CHECK VALVE

1шт.

2-10

72280930

SCREW

2шт.

2-11

14447124

WASHER

2шт.

2-12

12581579

WAVE WASHER,Wave, M7.4

2шт.

2-13

72210038

NUT

2шт.

2-14

72280931

INSULATOR

1шт.

2-15

72280932

INSULATOR

1шт.

2-19

72280933

RUBBER WEATHERSTRIP

1шт.

2-20

72280934

RUBBER WEATHERSTRIP

1шт.

3

72281016

COVER ASSY

1шт.

5

72280936

COVER ASSY

1шт.

5-1

72280937

COVER

1шт.

5-2

72284025

GASKET

1шт.

5-3

72280938

RUBBER WEATHERSTRIP

1шт.

5-4

72280939

FOAM INSULATION

1шт.

5-5

72280940

FOAM INSULATION

1шт.

19

72280941

BOLT

2шт.

20

72954065

WASHER

2шт.

UP TO S/N PW11-30436

1шт.

FROM S/N PW11-30001

1шт.

20

72151900

WASHER

2шт.

FROM S/N PW11-30437

1шт.

27

72114686

WASHER

2шт.

28

72201225

WASHER,13mm ID x 30mm OD x 3.2mm Thk

2шт.

37

72951702

SCREW

2шт.
