(059-01A[1]) - FUEL TANK (CANOPY)

Запчасти Case CX31B (059-01A[1]) - FUEL TANK (CANOPY) (10) - ENGINE

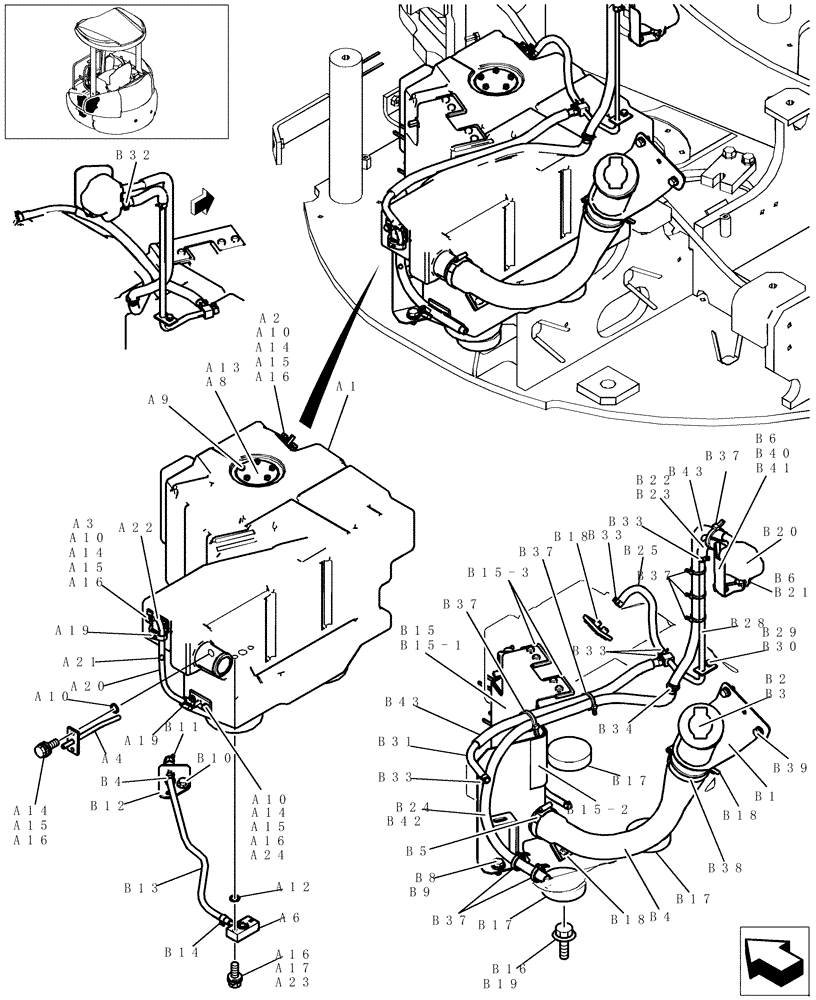

Схема запчастей Case CX31B - (059-01A[1]) - FUEL TANK (CANOPY) (10) - ENGINE
b16
a12
b20
b15-2
a15
a14
a16
a19
b40
b9
a10
b12
a16
a13
a14
a17
b21
b38
a2
a24
a20
b17
b29
a14
b17
b4
b37
b6
b3
b33
a4
b19
a10
a10
b4
b15-1
a15
a8
b10
b24
a16
b18
b33
a6
b17
b31
b43
b2
b18
a22
a16
b39
a16
b37
a9
b34
b18
b28
b5
a1
a14
b11
b33
a15
b30
a3
b23
a19
b15-3
b33
b37
b37
b15
b25
b6
b37
b43
b42
b13
b22
b8
b14
a10
b41
b32
b1
a15
a21
a23
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

-

72280614

SET OF PARTS

1шт.

a1/a24

72280615

SET OF PARTS

1шт.

a1

72280616

FUEL TANK

1шт.

a2

72280617

FLANGE

1шт.

a3

72280618

FLANGE

1шт.

a4

72280619

FLANGE

1шт.

a6

72280620

FLANGE

1шт.

a8

72280621

PACKING

1шт.

a9

72952742

BOLT

5шт.

a10

72280622

O-RING

4шт.

a12

72956425

O-RING

1шт.

a13

72280623

SENSOR

1шт.

a14

72954877

SCREW,Hex, M6 x 16mm

8шт.

a15

13550221

WASHER

8шт.

a16

12601279

WAVE WASHER,6.40mm ID x 12mm OD x 0.50mm, 2.60mm H, STL, ZND

10шт.

a17

72280624

SCREW,Hex, M6 x 30mm

2шт.

a18

72280625

FLANGE

1шт.

UP TO S/N PW11-30237

1шт.

FROM S/N PW11-30012

1шт.

a18

72284870

FLANGE

1шт.

FROM S/N PW11-30238

1шт.

a19

72950521

CLAMP

2шт.

a20

72280626

HOSE

1шт.

UP TO S/N PW11-30565

1шт.

FROM S/N PW11-30001

1шт.

a20

72285619

HOSE

1шт.

FROM S/N PW11-30566

1шт.

a21

72950522

BALL

1шт.

a22

72280627

BRACKET

1шт.

UP TO S/N PW11-30237

1шт.

FROM S/N PW11-30012

1шт.

a22

72284871

BRACKET

1шт.

FROM S/N PW11-30238

1шт.

a23

72951740

WASHER

2шт.

a24

72281503

PLATE

1шт.

FROM S/N PW11-30046

1шт.

b1/b43

72280628

SET OF PARTS

1шт.

b1

72280629

NECK FILLER

1шт.

UP TO S/N PW11-30337

1шт.

FROM S/N PW11-30012

1шт.

b1

72284891

NECK FILLER

1шт.

FROM S/N PW11-30338

1шт.

b2

72280630

CAP

1шт.

b3

72280631

STRAINER ELEMENT

1шт.

b4

72280632

HOSE

1шт.

b5

72951591

CLIP

1шт.

b6

14447124

WASHER

2шт.

b8

47045383

SCREW

2шт.

b9

47045385

WASHER

2шт.

b10

72951635

BOLT

1шт.

b11

72271567

DRAINCOCK/TAP SUPPLY

1шт.

b12

72271566

DRAINCOCK/TAP SUPPLY

1шт.

b13

72280633

HOSE

1шт.

b14

72950595

CLIP

2шт.

b15

72280634

BRACKET

1шт.

b15-1

72280635

BRACKET

1шт.

b15-2

72280636

RUBBER BAND

1шт.

b15-3

72280637

PLATE

2шт.

b16

72951691

SCREW

3шт.

b17

72280638

RUBBER BAND

3шт.

b18

72280637

PLATE

3шт.

b19

72952639

WASHER

3шт.

b20

72280639

FUEL TANK

1шт.

b21

72951685

SCREW

1шт.

b22

72280640

FLEXIBLE HOSE

1шт.

b23

72280641

HOSE

1шт.

b24

72280642

HOSE

1шт.

b25

72280643

HOSE

1шт.

b28

72280644

TUBE,303, 141 mm Length

1шт.

b29

72951680

SCREW,Hex, M6 x 14mm

1шт.

b30

13550221

WASHER

1шт.

b31

72280645

HOSE

1шт.

b32

72280646

CLIP

1шт.

b33

72280647

CLIP

5шт.

b34

72280648

GROMMET

1шт.

b37

72951496

CLIP

6шт.

b38

72956366

CLIP

1шт.

b39

72951632

BOLT

2шт.

FROM S/N PW11-30001

1шт.

UP TO S/N PW11-31158

1шт.

b39

72951633

BOLT

2шт.

FROM S/N PW11-31159

1шт.

b40

72280649

BRACKET

1шт.

b41

72951683

SCREW

1шт.

b42

72280650

FLEXIBLE HOSE

1шт.

b43

72283542

TUBE,13.2 mm ID, 17.5 mm OD, 400 mm Length

2шт.
