(327-01[1]) - ELECTRIC SYSTEM - RELÉ BOX

Запчасти Case CX31B (327-01[1]) - ELECTRIC SYSTEM - RELÉ BOX (55) - ELECTRICAL SYSTEMS

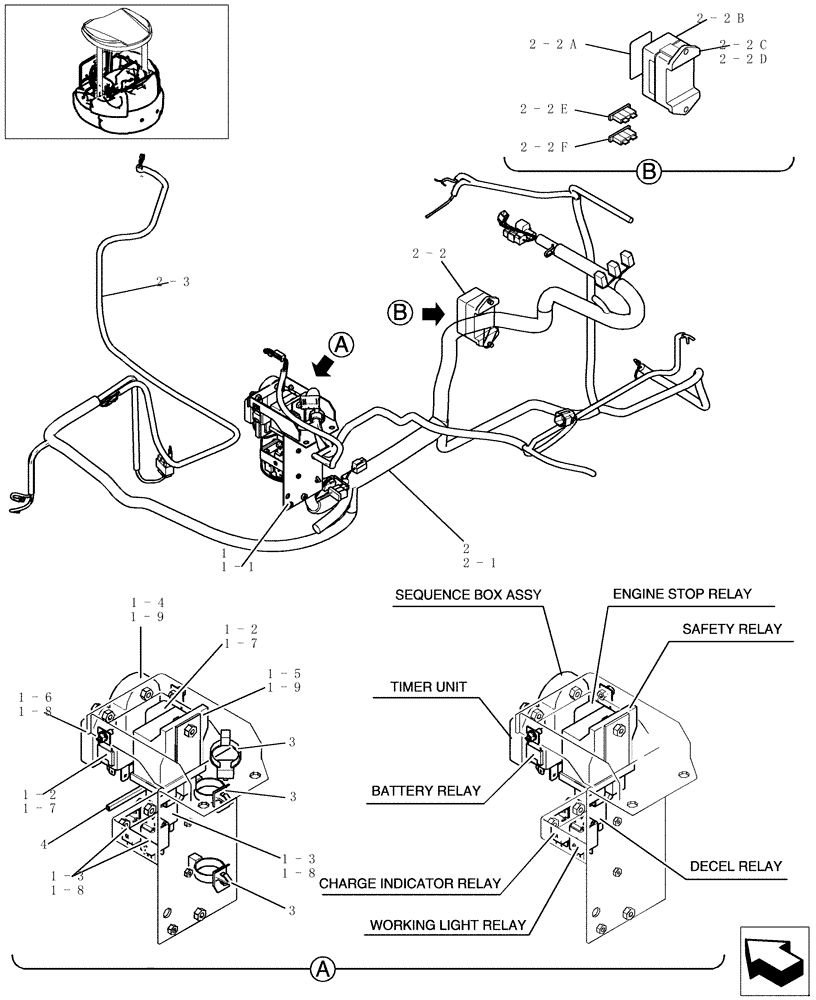

Схема запчастей Case CX31B - (327-01[1]) - ELECTRIC SYSTEM - RELÉ BOX (55) - ELECTRICAL SYSTEMS
1-6
2-2a
1-5
1-3
1-7
1-2
2-2b
1-3
1-4
1-1
1-9
2-1
1-8
1-2
1-8
4
3
2-2c
2-2e
1-9
1
2-2
1-8
3
2-2f
1-7
3
2-2d
2
2-3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1/9

72286176

RELAY

1шт.

1

72281119

SET OF PARTS

1шт.

UP TO S/N PW11-30045

1шт.

FROM S/N PW11-30001

1шт.

1

72282267

RELAY

1шт.

UP TO S/N PW11-30052

1шт.

FROM S/N PW11-30046

1шт.

1

72284186

RELAY

1шт.

FROM S/N PW11-30053

1шт.

1-1

72281120

PLATE

1шт.

UP TO S/N PW11-30052

1шт.

FROM S/N PW11-30001

1шт.

1-1

72284187

PLATE

1шт.

FROM S/N PW11-30053

1шт.

1-2

72951961

RELAY

(Used for Battery, Engine Stop)

2шт.

1-3

72951951

RELAY

(Used for Deceleration, Charge Indicator, Cab/Canopy Working Light, Horn, Slew/Swing Select, Slew/Swing Preservation, Nibbler Open/Close)

3шт.

1-4

72951952

RELAY

(Used for Sequence Box)

1шт.

1-5

72281260

RELAY

(Used for Safety)

1шт.

1-6

72273635

SWITCH

(Used for Timer - Glow Plug)

1шт.

1-7

72952742

BOLT

2шт.

1-8

72951648

BOLT

3шт.

1-9

72951649

BOLT

2шт.

2

72281122

HARNESS

1шт.

UP TO S/N PW11-30045

1шт.

FROM S/N PW11-30001

1шт.

2

72285454

HARNESS

1шт.

UP TO S/N PW11-30052

1шт.

FROM S/N PW11-30046

1шт.

2

72283928

HARNESS

1шт.

UP TO S/N PW11-30321

1шт.

FROM S/N PW11-30053

1шт.

2

72285490

HARNESS

1шт.

FROM S/N PW11-30322

1шт.

2-1

NS

NOT SERVICED

1шт.

2-2

72281124

FUSE HOLDER

1шт.

2-2a

72281125

LABEL

1шт.

2-2b

72957489

COVER

1шт.

2-2c

72957488

BASE

1шт.

2-2d

72957490

BLOCK

1шт.

2-2e

72951940

FUSE,10 Amp

2шт.

2-2f

72952002

FUSE,30 Amp

7шт.

2-3

72281126

HARNESS

1шт.

UP TO S/N PW11-30045

1шт.

FROM S/N PW11-30001

1шт.

2-3

72283929

HARNESS

1шт.

FROM S/N PW11-30046

1шт.

3

72203537

CABLE TIE,203mm L

3шт.

4

72281127

BUSHING

1шт.
