(034-01[1]) - RADIATOR

Запчасти Case CX31B (034-01[1]) - RADIATOR (10) - ENGINE

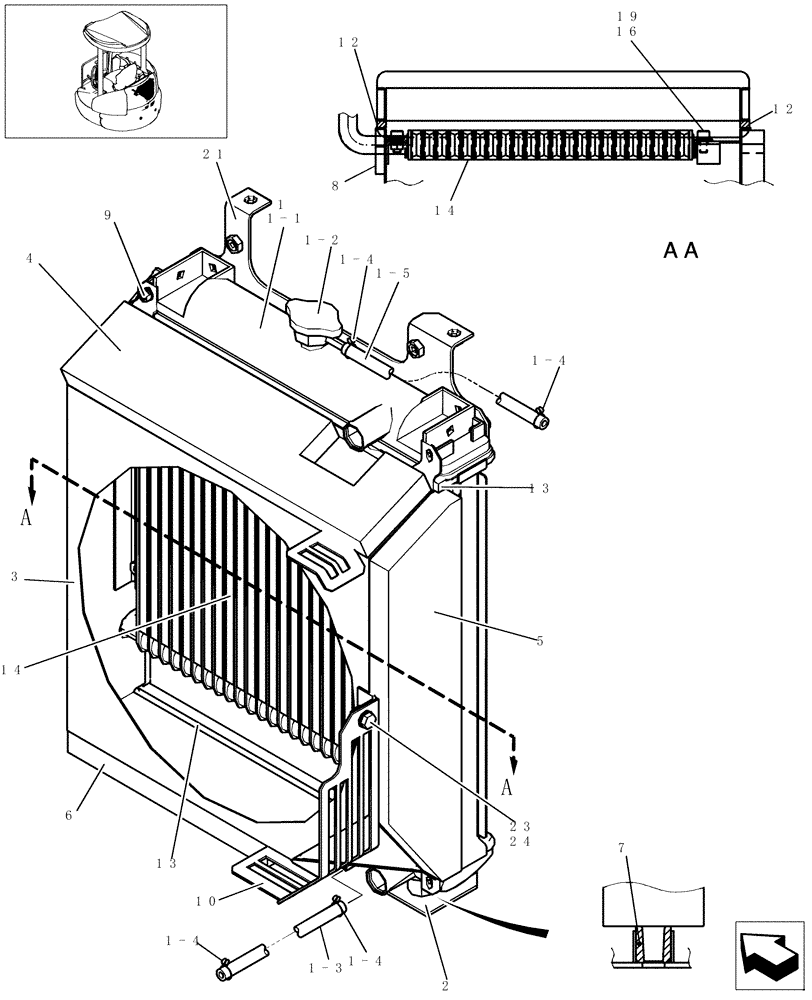

Схема запчастей Case CX31B - (034-01[1]) - RADIATOR (10) - ENGINE
1-4
16
4
1-1
10
1-4
1-5
14
3
9
6
1-4
12
2
1-3
14
a
8
12
1-2
1-4
23
5
7
13
19
21
1
24
13
a
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1/24

72280532

SET OF PARTS

1шт.

1

72280541

RADIATOR

1шт.

1-1

72280542

RADIATOR

1шт.

1-2

72951980

CAP

1шт.

1-3

72280581

HOSE

1шт.

1-4

72213766

CLIP

4шт.

1-5

72963126

HOSE

1шт.

2

72280543

BRACKET

1шт.

3

72280544

SHROUD

1шт.

4

72280545

FOAM INSULATION

1шт.

5

72280546

FOAM INSULATION

1шт.

6

72280547

FOAM INSULATION

1шт.

7

72953053

GASKET

2шт.

8

72280548

RUBBER BAND

2шт.

9

72951648

BOLT

6шт.

10

72280549

GUARD

1шт.

12

72280576

RUBBER WEATHERSTRIP

2шт.

13

72280577

RUBBER WEATHERSTRIP

2шт.

14

72280578

OIL COOLER

Hydraulic

1шт.

16

72951746

WASHER

4шт.

19

72951727

SCREW,Hex Socket Head, M8 x 16mm

4шт.

21

72280579

PLATE

1шт.

23

72951684

SCREW

2шт.

24

14447124

WASHER

2шт.
