(HC631-01[1]) - LIFT CYLINDER - (CAB)

Запчасти Case CX31B (HC631-01[1]) - LIFT CYLINDER - (CAB) (35) - HYDRAULIC SYSTEMS

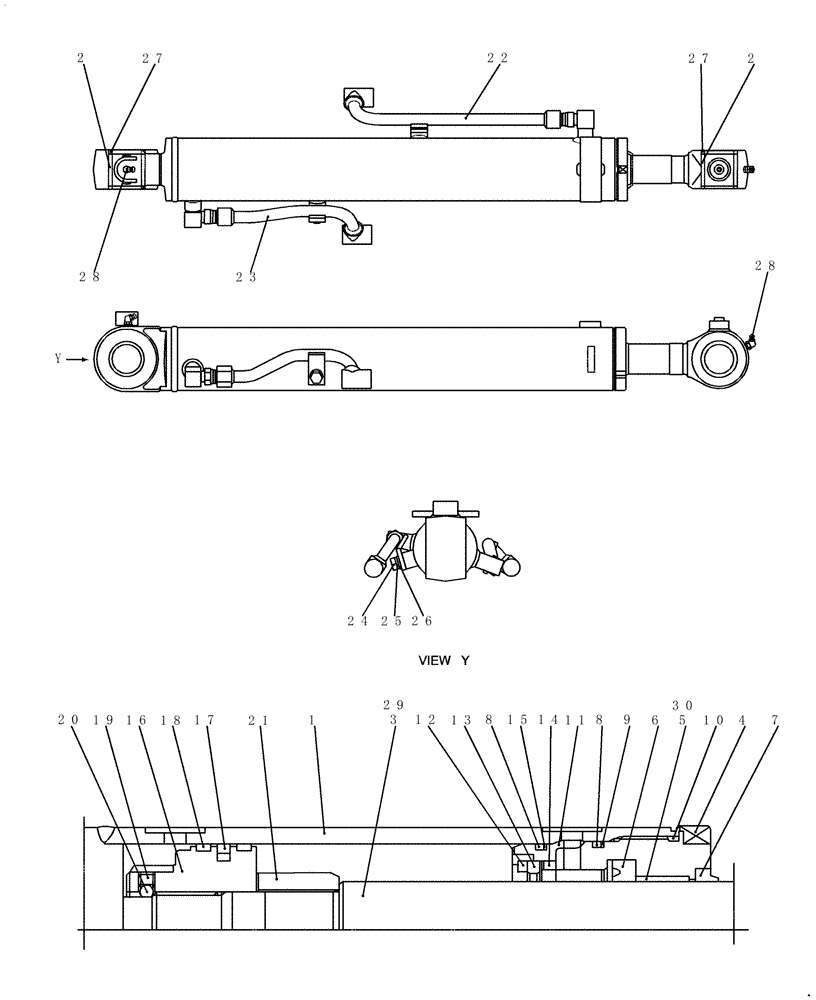

Схема запчастей Case CX31B - (HC631-01[1]) - LIFT CYLINDER - (CAB) (35) - HYDRAULIC SYSTEMS
30
28
27
2
18
17
6
25
21
16
8
22
10
27
13
29
14
15
8
4
2
11
28
26
1
19
5
y
7
3
12
9
23
24
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1/29

72283936

CYLINDER

1шт.

Includes P/N 900-902

1шт.

1/900

72286378

HYDRAULIC CYLINDER

1шт.

Includes P/N 902-903

1шт.

1

NS

NOT SERVICED

1шт.

2

72951795

BUSHING

2шт.

3

NS

NOT SERVICED

1шт.

4

72280223

CYLINDER HEAD

1шт.

5

72280224

BUSHING

1шт.

6

72950403

RING

1шт.

7

72950584

RING

1шт.

8

72209816

O-RING

2шт.

9

72950585

RING

1шт.

10

72209836

O-RING

1шт.

11

72280226

HOLDER

1шт.

12

72957990

RING

1шт.

13

72957690

SEAL

1шт.

14

72280227

COLLAR

1шт.

15

72957720

RING

1шт.

16

72280228

PISTON

1шт.

17

72950404

RING

1шт.

18

72950586

RING

2шт.

19

72950401

SET SCREW

1шт.

20

72950400

BALL

1шт.

21

72280229

GUIDE BUSHING

1шт.

22

72284646

TUBE

1шт.

23

72284647

PIPE

1шт.

24

72282753

SCREW

2шт.

25

72958076

WASHER

2шт.

26

72961447

WASHER

2шт.

27

72961203

SEAL

4шт.

28

72283072

LUBE NIPPLE,67 Degree x 1/8" PT

2шт.

29

NS

NOT SERVICED

1шт.

30

72285818

BUSHING

1шт.

900

72284648

REPAIR KIT

- ASSY SEE 1, 2, 27

1шт.

901

72280231

REPAIR KIT

- ASSY SEE 2, 3, 27

1шт.

902

72280454

REPAIR KIT

- ASSY SEE 6-10, 15, 17, 18

1шт.

903

72286376

REPAIR KIT

- ASSY SEE 2, 27, 29

1шт.
