(HC300-01[2]) - SLEW MOTOR - COMPONENTS

Запчасти Case CX31B (HC300-01[2]) - SLEW MOTOR - COMPONENTS (35) - HYDRAULIC SYSTEMS

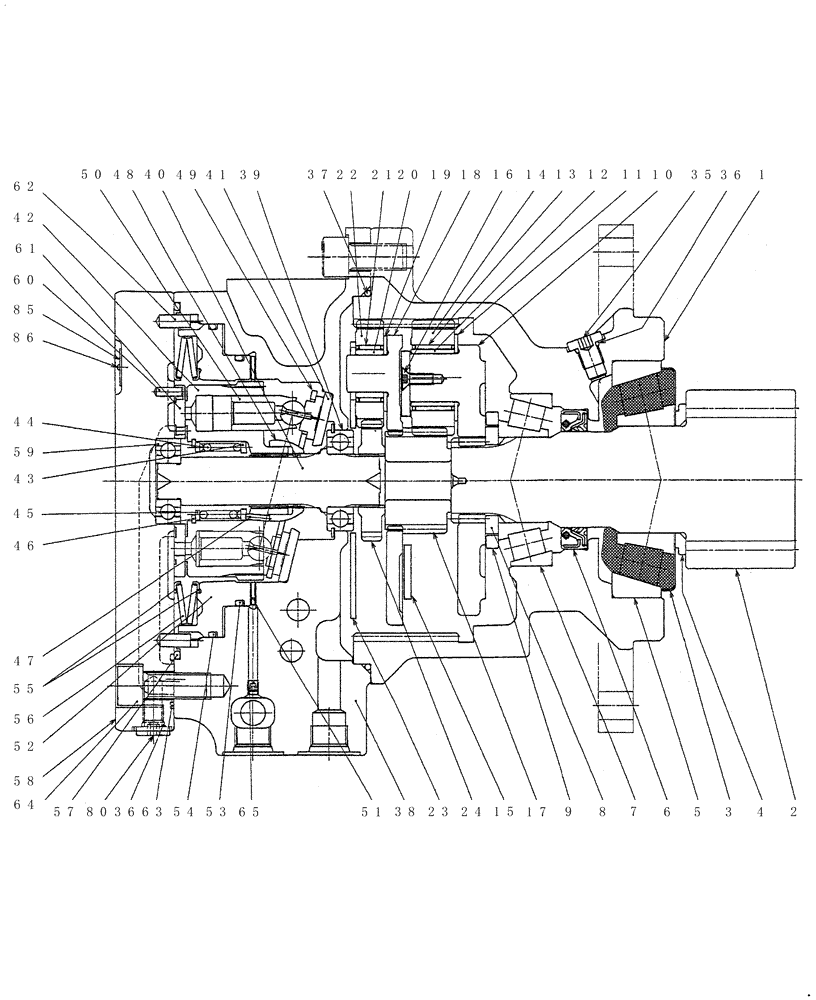

Схема запчастей Case CX31B - (HC300-01[2]) - SLEW MOTOR - COMPONENTS (35) - HYDRAULIC SYSTEMS
5
43
3
1
13
17
22
54
85
59
56
49
50
53
65
60
41
20
52
15
37
61
39
2
80
21
6
42
24
55
8
57
9
11
4
62
44
35
23
36
64
36
38
45
14
48
63
10
58
46
18
19
51
40
7
16
86
12
47
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1/904

72280137

HYDRAULIC MOTOR

1шт.

1

NS

NOT SERVICED

1шт.

2

NS

NOT SERVICED

1шт.

3

NS

NOT SERVICED

1шт.

4

72280138

COLLAR

1шт.

5

NS

NOT SERVICED

1шт.

6

72961476

OIL SEAL

1шт.

7

NS

NOT SERVICED

1шт.

8

NS

NOT SERVICED

2шт.

9

72961393

RING

1шт.

10

72280139

HOLDER

1шт.

11

72961472

THRUST WASHER

4шт.

12

72961473

RACE

4шт.

13

72961474

NEEDLE BEARING

4шт.

14

72280140

PLANETARY GEAR

4шт.

15

72280141

THRUST PLATE

1шт.

16

72280142

SCREW

4шт.

17

72280143

SUN GEAR

1шт.

18

72280144

HOLDER

1шт.

19

72280145

THRUST WASHER

4шт.

20

72280146

RACE

4шт.

21

72280147

NEEDLE BEARING

4шт.

22

72280148

PLANETARY GEAR

4шт.

23

NS

NOT SERVICED

1шт.

24

72280149

GEAR

1шт.

35

NS

NOT SERVICED

1шт.

36

72209818

O-RING,1.9mm Thk x 7.8mm ID, 90 Duro

3шт.

37

72961398

O-RING

1шт.

38

72280150

CASE

1шт.

39

72280151

BALL BEARING

1шт.

40

72280152

SHAFT

1шт.

41

72961470

THRUST PLATE

1шт.

42

NS

NOT SERVICED

1шт.

43

72957676

RING

1шт.

44

72957805

SPRING

1шт.

45

72957806

WASHER

1шт.

46

72957834

RING

1шт.

47

72957804

PIN

3шт.

48

72957677

HOLDER

1шт.

49

72961401

PLATE

1шт.

50

NS

NOT SERVICED

9шт.

51

72961402

DISC

1шт.

52

72961403

PISTON

1шт.

53

72958731

O-RING

1шт.

54

72960988

O-RING

1шт.

55

72961404

SEAT/SLOT

2шт.

56

72961405

SPRING

1шт.

57

72961468

O-RING

1шт.

58

72961406

COVER

1шт.

59

72961284

BALL BEARING

1шт.

60

72952039

PIN

1шт.

61

72961469

PLATE

1шт.

62

72961407

PIN

2шт.

63

72215302

GASKET

2шт.

64

72961006

SCREW,Hex Socket Head, M12 x 30mm

7шт.

65

72961285

ORIFICE

1шт.

80

72952073

PLUG

2шт.

85

NS

NOT SERVICED

1шт.

86

NS

NOT SERVICED

2шт.

900

72961388

REPAIR KIT

- ASSY SEE 36, 37, 53, 54, 57, 63, 67-69, 73, 83

1шт.

901

72961389

REPAIR KIT

- ASSY SEE 42, 50

1шт.

902

72961391

REPAIR KIT

- ASSY SEE 66-70

1шт.

903

72280155

REPAIR KIT

- ASSY SEE 23

1шт.

904

72280156

REPAIR KIT

- ASSY SEE 1-9, 35-37

1шт.
