(03-003) - HYD LINES, BOOM 2.3M (7FT 7IN)

Запчасти Case CX31B (03-003) - HYD LINES, BOOM 2.3M (7FT 7IN) (35) - HYDRAULIC SYSTEMS

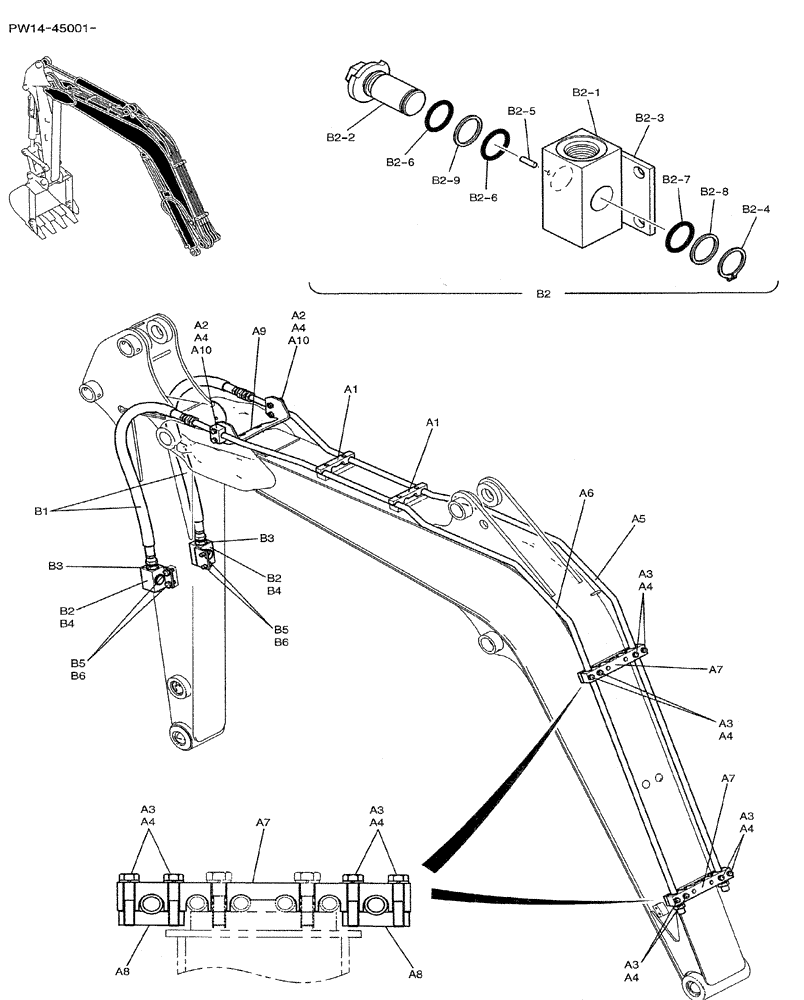

Схема запчастей Case CX31B - (03-003) - HYD LINES, BOOM 2.3M (7FT 7IN) (35) - HYDRAULIC SYSTEMS
a7
a3
b6
a5
b5
b2-1
b2-4
b2-9
a4
a4
b2-8
a3
a4
a4
a3
a10
b6
a8
a4
a3
b2
b1
b2-3
a7
b4
b2
a7
b2-6
a9
b2-6
a3
a1
a1
a6
a2
b2-7
b2-5
b4
a10
b2-2
b3
b3
b5
a3
a4
a8
a4
b2
a2
a4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PW42H00048F1

BOOM

1шт.

a1

PX42H01080P1

CLAMP

2шт.

a2

PX43H01017P1

CLAMP

2шт.

a3

ZS18C08040

SCREW,Hex, M8 x 40mm

CAP

8шт.

a4

ZW26X08000

LOCK WASHER

Lock

12шт.

a5

PW42H01137P1

TUBE

1шт.

a6

PW42H01138P1

TUBE

1шт.

a7

PX42H01165P1

CLAMP

2шт.

a8

PX42H01175P1

CLAMP

4шт.

a9

PX42H01183P1

BRACKET

1шт.

a10

ZS18C08045

SCREW,Hex, M8 x 45mm

CAP

4шт.

PW43H00028F1

ARM

1шт.

b1

HX55L08082DY

HOSE

2шт.

b2

PF25V00001F2

VALVE

ASSY, STOP

2шт.

b2-1

PF25V00001S001

BODY

Valve, (with 1/2" Pipe Thread)

1шт.

b2-2

PF25V00001S002

SHAFT

1шт.

b2-3

PF25V00001S003

PLATE

1шт.

b2-4

ZR16X03000

SNAP RING

SNAP

1шт.

b2-5

ZP26D05010

PIN

SPRING

1шт.

b2-6

ZD12G02500

O-RING,24.40mm ID x 30.60mm OD x 3.10mm

2шт.

b2-7

ZD12G03000

O-RING,29.40mm ID x 35.60mm OD x 3.10mm

1шт.

b2-8

ZD75G03000

BACK-UP RING

1шт.

b2-9

ZD75G02500

BACK-UP RING

BACK UP

1шт.

b3

HH25S08008G1

HYD CONNECTOR

2шт.

b4

ZE72X08000

PLUG

2шт.

b5

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

4шт.

b6

ZW26X10000

LOCK WASHER

4шт.
