(03-002) - HYD LINES, BOOM 2.3M (7FT 7IN)

Запчасти Case CX31B (03-002) - HYD LINES, BOOM 2.3M (7FT 7IN) (35) - HYDRAULIC SYSTEMS

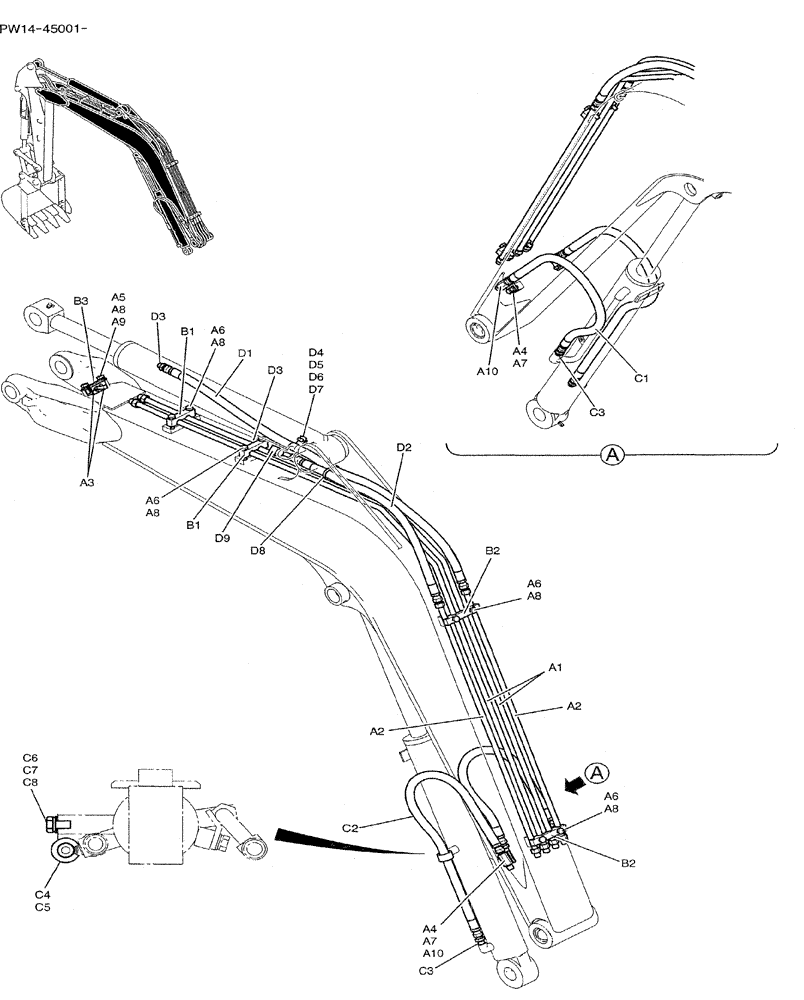

Схема запчастей Case CX31B - (03-002) - HYD LINES, BOOM 2.3M (7FT 7IN) (35) - HYDRAULIC SYSTEMS
a6
d4
a2
d9
a5
b1
b2
a8
a2
c7
d6
c3
c2
a8
a6
a7
d3
a10
b2
a9
a1
a7
c8
a8
a10
a8
a6
c4
d3
a4
d2
d5
a4
d8
b3
d1
b1
a3
c6
c1
c5
a6
d7
a8
c3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PW42H00040F1

BOOM

1шт.

a1

PW42H01088P1

TUBE

2шт.

a2

PX42H01059P1

TUBE

2шт.

a3

PM42H01063P1

RUBBER

4шт.

a4

ZS18C08016

SCREW,Hex, M8 x 16mm

CAP

2шт.

a5

ZS18C10025

SCREW,Hex, M10 x 25mm

8шт.

a6

ZS18C10040

SCREW,Hex, M10 x 40mm

CAP

4шт.

a7

ZW26X08000

LOCK WASHER

10шт.

a8

ZW26X10000

LOCK WASHER

2шт.

a9

ZW16X10000

WASHER

2шт.

a10

PX42H01166P1

HYD CONNECTOR

2шт.

PW42H00035F1

BOOM

1шт.

b1

PX42H01083P1

CLAMP

2шт.

b2

PX42H01084P1

CLAMP

2шт.

b3

PX42H01141P1

1шт.

PX42H00056F1

CYLINDER

1шт.

c1

PW42H01104D8

HOSE

1шт.

c2

PW42H01104DM

HYDRAULIC HOSE

1шт.

c3

HH25S06006G1

HYD CONNECTOR

2шт.

c4

ZC46X25011

CLIP

1шт.

c5

PX42H01171P1

BUSHING

1шт.

c6

ZW16X10000

WASHER

1шт.

c7

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

1шт.

c8

ZW26X10000

LOCK WASHER

1шт.

PW42H00042F1

CYLINDER

1шт.

d1

PW42H01104D6

HOSE

1шт.

d2

PX42H01170D5

HOSE

1шт.

d3

HH25S06006G1

HYD CONNECTOR

2шт.

d4

ZC46X19011

CLIP

1шт.

d5

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

1шт.

d6

ZW26X10000

LOCK WASHER

1шт.

d7

ZW16X10000

WASHER

1шт.

d8

PY01P01043D8

CABLE TIE,102mm L

1шт.

d9

HH35S06006G1

90 ELBOW,90 Degree, 3/8" PF x 3/8" PF x 60mm L

1шт.
