(01-038) - CONTROL LINES, VALVE

Запчасти Case CX31B (01-038) - CONTROL LINES, VALVE (35) - HYDRAULIC SYSTEMS

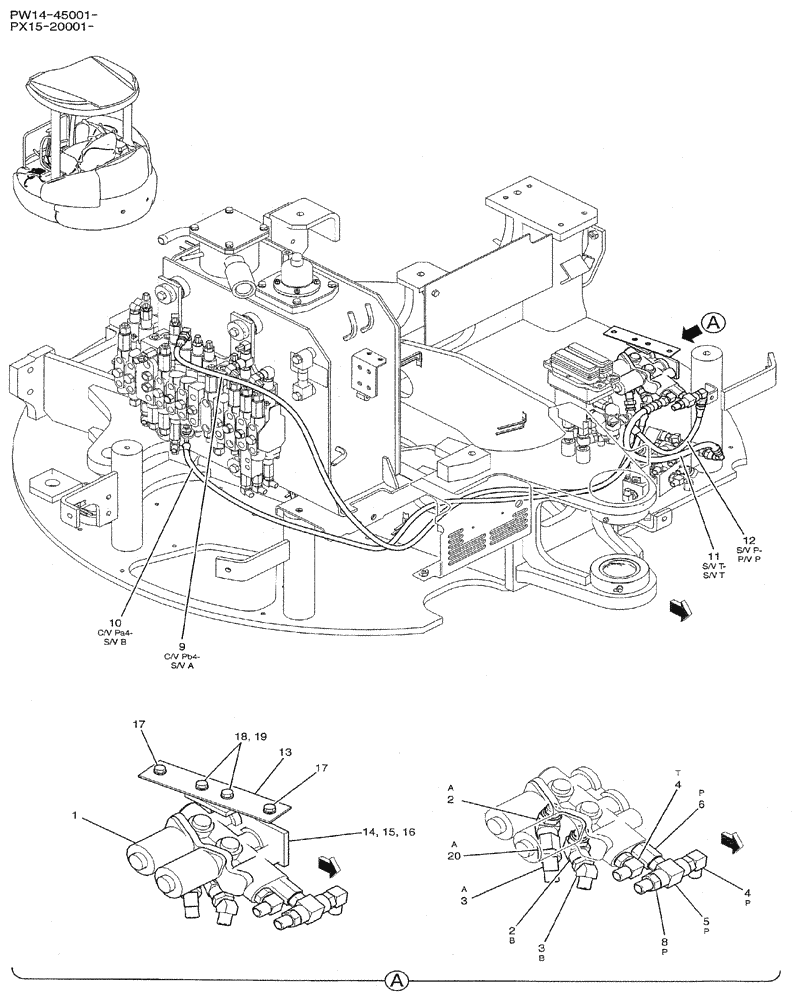

Схема запчастей Case CX31B - (01-038) - CONTROL LINES, VALVE (35) - HYDRAULIC SYSTEMS
16
4
2
3
2
10
8
4
14
18
1
17
12
20
15
13
3
6
9
1q
11
19
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PW64H00052F1

LINE

CONTROL, VALVE

1шт.

1

PY35V00005F2

VALVE

ASSY, SOLENOID (Used for Nibbler/Breaker Open/Close)

1шт.

SEE (C.P.M.)

1шт.

2

PV64H01042P1

ELBOW

2шт.

3

HH45S04004G2

45 ELBOW

2шт.

4

HH35S04004G1

90 ELBOW

2шт.

5

2444Z4239

TEE

1шт.

6

HH25R04004G5

HYD CONNECTOR

1шт.

8

HH25S04004G1

HYD CONNECTOR

1шт.

9

HX23L03175DX

HOSE

1шт.

10

HX33L03145DX

HOSE,4.8mm ID x 1450mm L

1шт.

11

HX32L04048DX

HOSE

1шт.

12

HX34L04032DX

HOSE

1шт.

13

PW64H01089P1

SUPPORT

1шт.

14

PW64H01093P1

BRACKET

1шт.

15

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

2шт.

16

ZW16H10000

WASHER

2шт.

17

ZM22C08020

BOLT

2шт.

18

ZW16H08000

WASHER

2шт.

19

ZS18C08025

SCREW,Hex, M8 x 25mm

CAP

2шт.

20

2444Z2525

HYD CONNECTOR

1шт.
