(01-023) - HYD LINES, UPP (NIBBLER & BREAKER)

Запчасти Case CX31B (01-023) - HYD LINES, UPP (NIBBLER & BREAKER) (35) - HYDRAULIC SYSTEMS

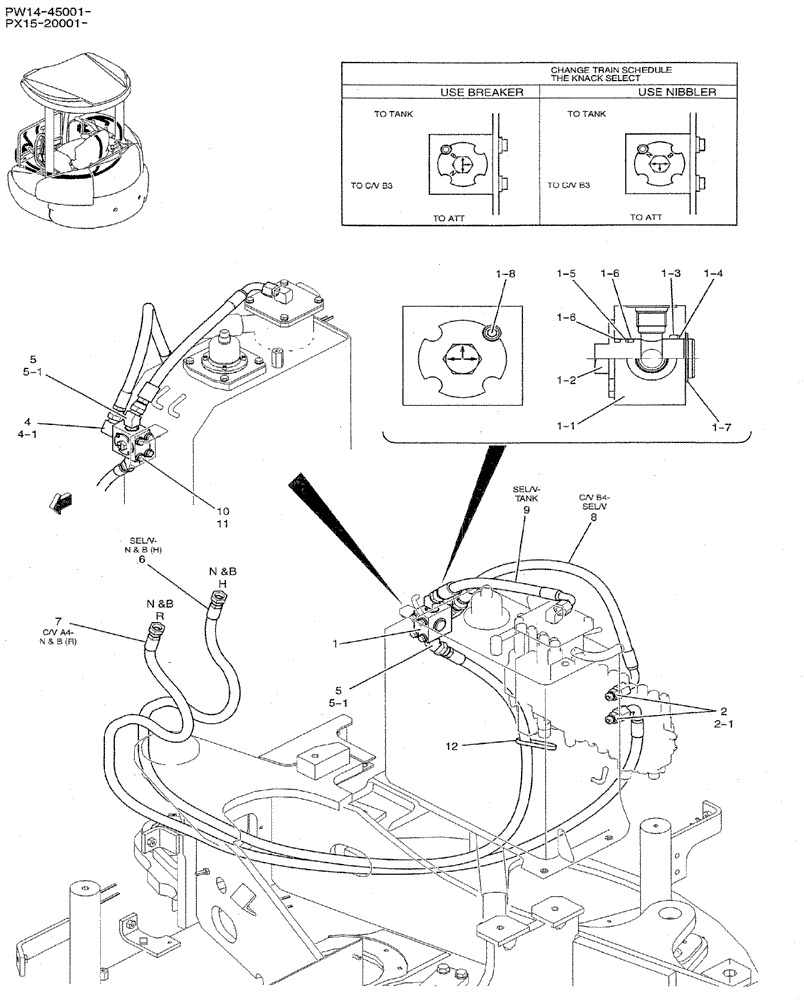

Схема запчастей Case CX31B - (01-023) - HYD LINES, UPP (NIBBLER & BREAKER) (35) - HYDRAULIC SYSTEMS
12
1-1
4-1
9
10
1-3
5
1-6
2
5-1
4
1-4
1-6
6
1-2
8
1-8
1-5
11
5
1
1-7
5-1
7
2-1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PW03H00038F1

HYD, UPP

1шт.

1

PA30V00005F1

VALVE

ASSY, SELECTOR

1шт.

1-1

PA30V01011P1

BODY

1шт.

1-2

PA30V01012P1

SHAFT

1шт.

1-3

ZD12G02500

O-RING,24.40mm ID x 30.60mm OD x 3.10mm

1шт.

1-4

ZD75G02500

BACK-UP RING

1шт.

1-5

ZD85P02100

RING

1шт.

1-6

ZD12P02100

O-RING,2.4mm Thk x 20.8mm ID, 90 Duro

2шт.

1-7

ZR16X02500

RING

RETAINING

1шт.

1-8

ZS28C06010

CAPSCREW,Hex Socket Head, M6 x 10mm

CAP

1шт.

2

HH25S08006G2

HYD CONNECTOR

2шт.

2-1

ZD12P01400

O-RING

1шт.

4

HH35S08006G1

90 ELBOW

1шт.

4-1

ZD12P01400

O-RING

1шт.

5

HH45S08006G1

45 ELBOW

2шт.

5-1

ZD12P01400

O-RING

1шт.

6

PW03H01130D1

HOSE

1шт.

7

PW03H01129D1

HOSE

1шт.

8

HX35L08060DX

HOSE

1шт.

9

HX32L08042DX

HOSE,12.7mm ID x 420mm L

1шт.

10

ZS18C08020

SCREW,Hex, M8 x 20mm

4шт.

11

ZW16H08000

WASHER

4шт.

12

PY01P01043D8

CABLE TIE,102mm L

1шт.
