(05-012) - CAB INSTAL (COOLER)

Запчасти Case CX31B (05-012) - CAB INSTAL (COOLER) (90) - PLATFORM, CAB, BODYWORK AND DECALS

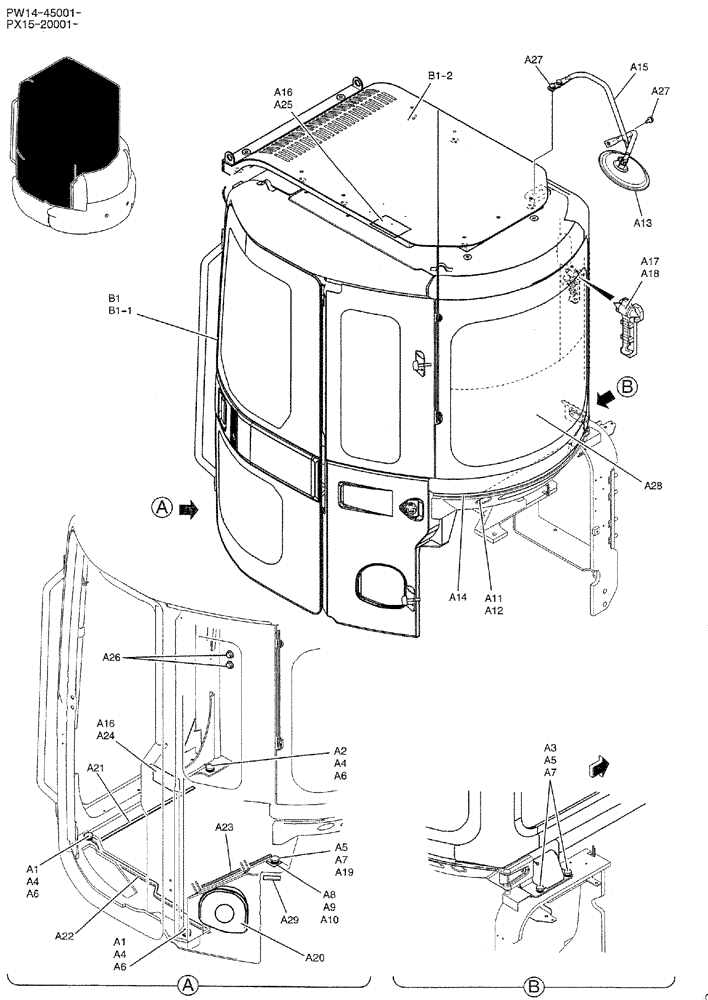

Схема запчастей Case CX31B - (05-012) - CAB INSTAL (COOLER) (90) - PLATFORM, CAB, BODYWORK AND DECALS
a5
a16
a13
a4
a2
a1
b1-2
a19
a4
a6
a9
a27
b1-1
a14
a17
a18
a5
a7
a4
a24
a23
a7
a8
a15
a26
a22
a12
a25
a3
a20
a21
a16
a6
a11
a10
a6
b1
a29
a27
a1
a28
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PW02C00073F1

INSTAL

1шт.

a1

ZS18C16100

SCREW,Hex, M16 x 100mm

CAP

2шт.

a2

ZS18C16050

SCREW,Hex, M16 x 50mm

CAP

1шт.

a3

ZS18C12050

SCREW,Hex, M12 x 50mm

CAP

2шт.

a4

ZW26X16000

LOCK WASHER

3шт.

a5

ZW26X12000

LOCK WASHER

3шт.

a6

ZW16H16000

WASHER

3шт.

a7

ZW16H12000

WASHER

3шт.

a8

YN21C01757D1

SHIM,1.2mm Thk

(1.2)

1шт.

a9

YN21C01757D2

SHIM,2mm Thk

(2.0)

1шт.

a10

YN21C01757D3

SHIM,3.2mm Thk

(3.2)

1шт.

a11

2420T4505

WASHER,7mm ID x 16mm OD x 1mm Thk

2шт.

a12

ZM46C06025

BOLT

SEMS

2шт.

a13

YT52C00006P1

MIRROR,210mm x 210mm

1шт.

a14

PM21C01152D6

WEATHERSTRIP

1шт.

a15

PW52C01009P1

STAY

1шт.

a16

PB06C01093D1

RIVET

8шт.

a17

YN01T01012F1

HAMMER

ASSY

1шт.

a18

ZS32T40020

SCREW

TAPPING

3шт.

a19

ZS18C12040

SCREW,Hex, M12 x 40mm

CAP

1шт.

a20

PW02C01186P1

COVER

1шт.

a21

YR52F01080D4

RUBBER

1шт.

a22

YR52F01080DD

RUBBER

1шт.

a23

YR52F01080D1

RUBBER

1шт.

a24

PW20T01079P1

PLATE

1шт.

a25

PV20T01018P1

IDENTITY PLATE

1шт.

a26

PA03M01093D1

BOLT

SEMS

2шт.

a27

ZM22C10020

BOLT

SEMS

3шт.

a28

PW02C01336P2

LABEL

1шт.

a29

PF21C01175D3

RUBBER

1шт.

PW02C00060F1KS

ASSY (CASE COMMON GRAY)

1шт.

b1

PW02C00061F1KS

ASSY (CASE COMMON GRAY)

1шт.

b1-1

PW02C00069F1

CAB

ASSY, SEE FIG. 05-014

1шт.

b1-2

PW25C00003F1

GUARD

ASSY, HEAD, SEE FIG. 01-049

1шт.
