(01-027) - GRIP ASSY

Запчасти Case CX31B (01-027) - GRIP ASSY (90) - PLATFORM, CAB, BODYWORK AND DECALS

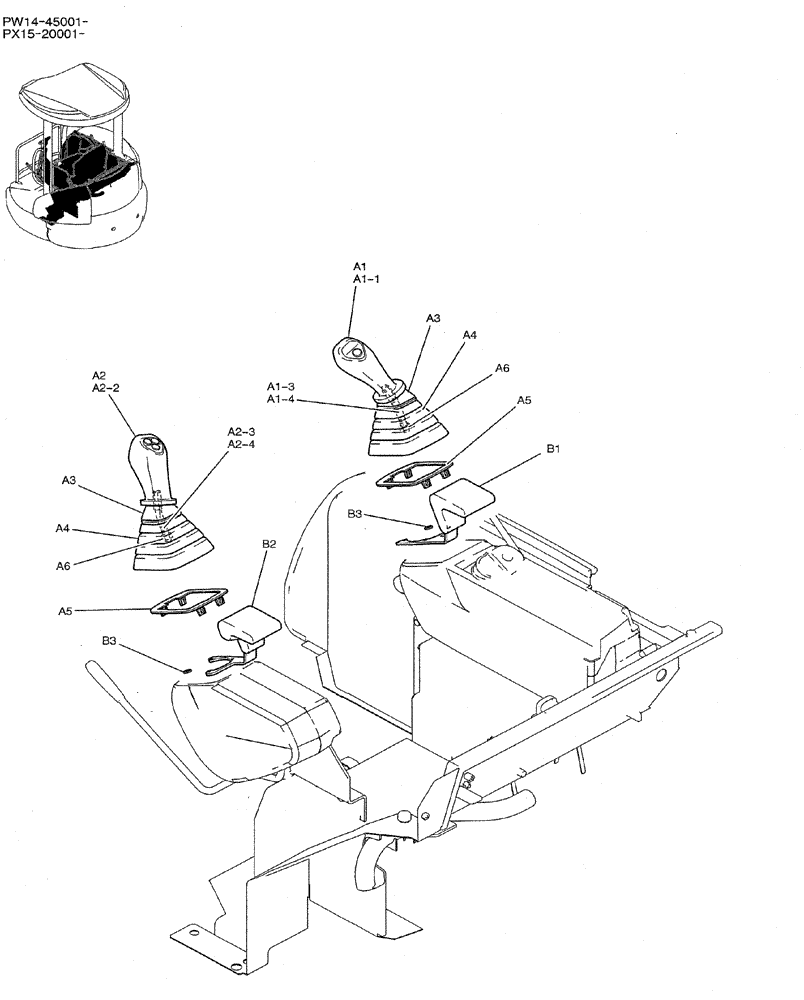

Схема запчастей Case CX31B - (01-027) - GRIP ASSY (90) - PLATFORM, CAB, BODYWORK AND DECALS
a1-3
a4
a1-1
b1
a4
a5
a1
b3
b3
a3
a2-2
a2
a6
a5
b2
a1-4
a3
a2-4
a2-3
a6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PW03M01719F1

ASSY

1шт.

a1

YB03M01003F1

GRIP

ASSY (R.H.)

1шт.

a1-1

LF03M01005F1

HANDLE

(With 1 Switch)

1шт.

a1-3

YB03M01002P1

LEVER

1шт.

a1-4

ZP26D05028

PIN,5mm OD x 28mm L, Slotted

SPRING

1шт.

a2

YB03M01003F2

GRIP

ASSY (L.H.)

1шт.

a2-2

LF03M01005F3

HANDLE

(With 3 Switches)

1шт.

a2-3

YB03M01002P1

LEVER

1шт.

a2-4

ZP26D05028

PIN,5mm OD x 28mm L, Slotted

SPRING

1шт.

a5

YT03M01051P2

PLATE

2шт.

a6

ZN18C14011

NUT

2шт.

PW03M01718F1

SUPPORT

ASSY

1шт.

b1

PW03M01745P1

SUPPORT

1шт.

b2

PW03M01746P1

SUPPORT

1шт.

b3

PV03M01135P1

SPACER

2шт.
