Запчасти Case CX31B (190-01[1]) - WINDOW ASSEMBLY, FRONT (00) - GENERAL & PICTORIAL INDEX

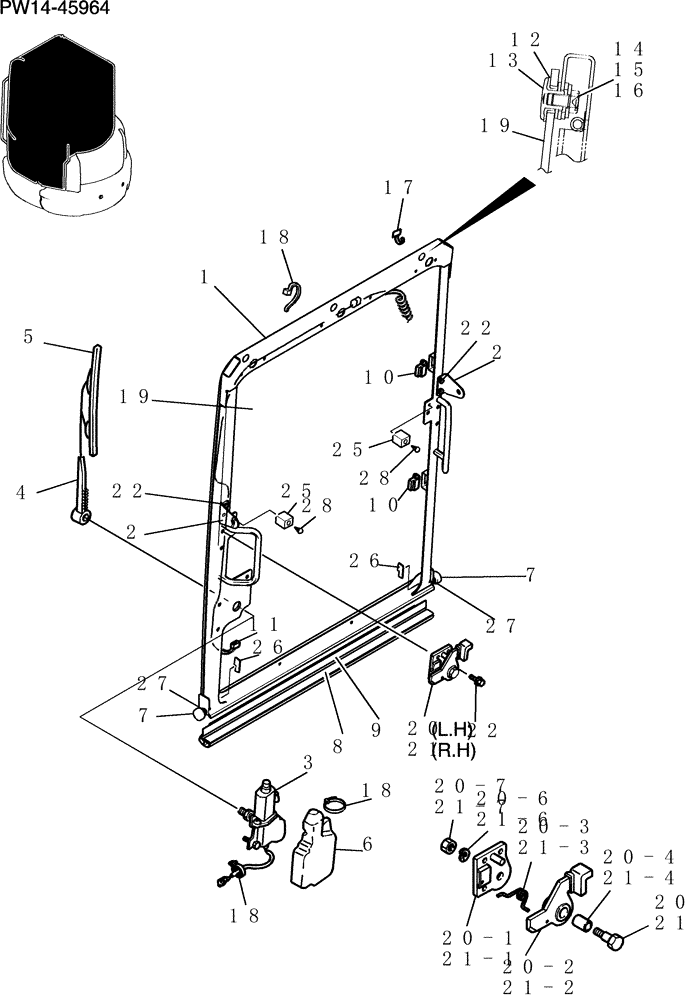

Схема запчастей Case CX31B - (190-01[1]) - WINDOW ASSEMBLY, FRONT (00) - GENERAL & PICTORIAL INDEX
20-3
8
20-1
21-5
20
21-3
7
26
9
2
19
21
10
28
17
18
22
20-5
6
12
21-6
3
21-4
20-7
27
11
20-6
21-1
21-2
5
7
10
22
4
13
20-4
27
25
21-7
25
16
15
1
19
18
22
2
26
14
18
20-2
28

Артикул

Название

Примечание

Количество

PW50C00002F1

WINDOW

Assembly - Inc. Frame

1шт.

1

PW50C01007P1

FRAME ASSY

1шт.

2

PW50C01008P1

BRACKET

2шт.

3

PM76S00001F1

WIPER MOTOR

MOTOR, WIPER

1шт.

4

PM53C00001P1

WIPER ARM

1шт.

5

YR53C01001P1

WIPER BLADE

1шт.

6

YT02C01125P1

COVER

1шт.

7

YT50C01024P1

ROLLER

2шт.

8

PW50C01017P1

SEAL

1шт.

9

PW50C01018P1

SEAL,684mm L

1шт.

10

YT50C01023P1

RUBBER

4шт.

11

YT02C01106P1

HARNESS

1шт.

12

YT50C01022P1

SEAL,15mm ID x 30mm OD x 2mm Thk

5шт.

13

YT50C01020P1

RETAINER

3шт.

14

YT02C01241D1

BOLT

3шт.

15

YR21C01161P1

WASHER,9mm ID x 22mm OD x 2.3mm Thk

3шт.

16

ZW16X14000

WASHER

3шт.

17

YT22A01001P1

STRAP

1шт.

18

PY01P01043D2

CABLE TIE,4.60mm W x 202mm L

Strap

11шт.

19

PW50C01001P1

GLASS

1шт.

20

PM02C01447F1

LOCK ASSY

(L.H)

1шт.

20-1

PM02C01402P1

BRACKET

1шт.

20-2

PM02C01302P1

PLATE

1шт.

20-3

PM02C01303P1

SPRING

1шт.

20-4

2405U104D014020

BUSHING

1шт.

20-5

PM02C01395P1

PIN

1шт.

20-6

ZW26X10000

LOCK WASHER

1шт.

20-7

ZN18C10008

NUT

1шт.

21

PM02C01448F1

LOCK ASSY

(R.H)

1шт.

21-1

PM02C01403P1

BRACKET

1шт.

21-2

PM02C01306P1

PLATE

1шт.

21-3

PM02C01307P1

SPRING

1шт.

21-4

2405U104D014020

BUSHING

1шт.

21-5

PM02C01395P1

PIN

1шт.

21-6

ZW26X10000

LOCK WASHER

1шт.

21-7

ZN18C10008

NUT

1шт.

22

ZM66C06020

BOLT

Sems

10шт.

25

PM50C01051P1

STOP

2шт.

26

PM50C01042P1

SHIM,1.0mm Thk

(1.0)

2шт.

27

PM50C01052P1

SHIM,1.0mm Thk

(1.0)

4шт.

28

YT51C01058D1

SCREW

Tapping

2шт.

Выбрано товаров: 41
