(170-17[1]) - PLATE GROUP, FLOOR (CANOPY)

Запчасти Case CX31B (170-17[1]) - PLATE GROUP, FLOOR (CANOPY) (00) - GENERAL & PICTORIAL INDEX

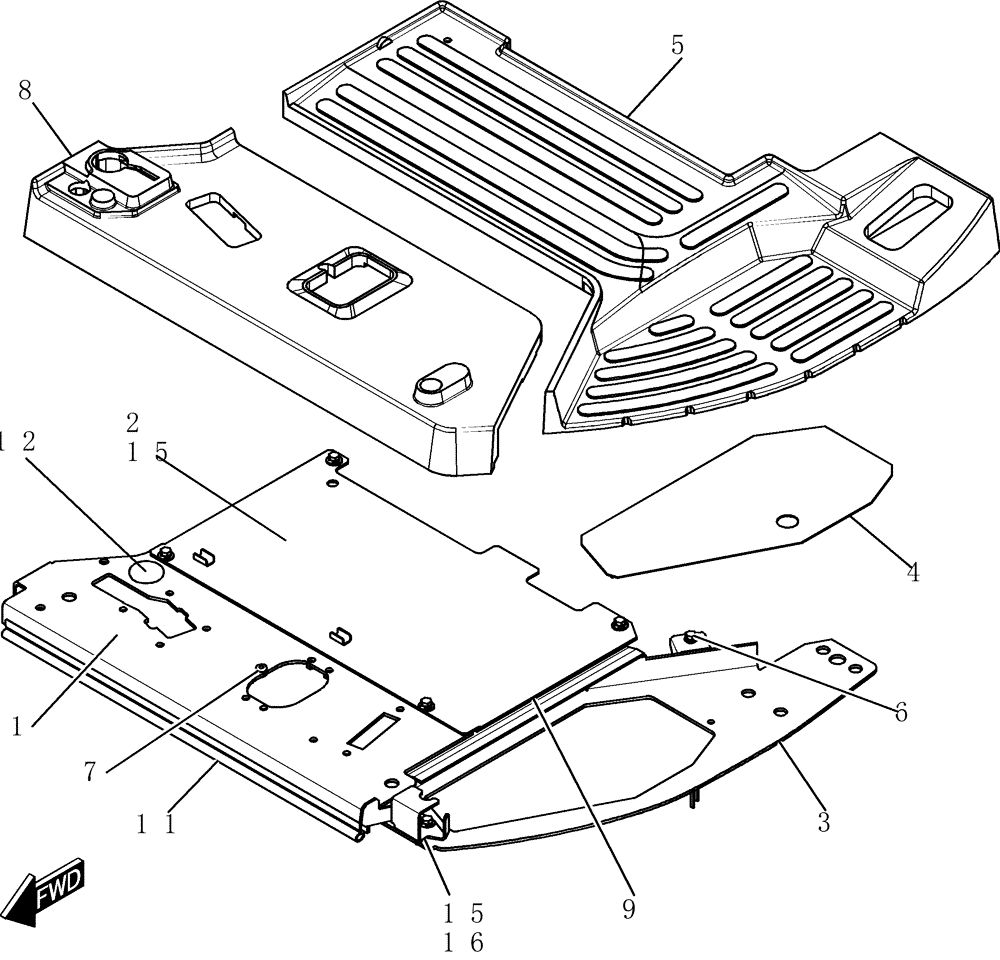

Схема запчастей Case CX31B - (170-17[1]) - PLATE GROUP, FLOOR (CANOPY) (00) - GENERAL & PICTORIAL INDEX
2
9
6
5
15
15
11
8
4
7
1
16
12
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PW03M00115F1

Plate , (Canopy)

1шт.

1

PW03M01535P2

PLATE

1шт.

2

PW03M01592P1

COVER

Cover

1шт.

3

PW03M01860P1

BRACKET

Bracket

1шт.

4

PW03M01820P1

COVER

Cover

1шт.

5

PW26M00018P1

FLOOR MAT

1шт.

6

ZM22C08020

BOLT

Sems

1шт.

7

YN03M01159P1

GROMMET

1шт.

8

PM26M00015P1

FLOOR MAT

1шт.

12

PM03M01357P1

PLUG

1шт.

15

PM21C01202P1

BOLT

Sems

5шт.

16

PW03M01832P2

PLATE

Plate

1шт.

Выбрано товаров: 12
