(120-72[1]) - STAND ASSEMBLY, CONTROL (CANOPY PTPA)

Запчасти Case CX31B (120-72[1]) - STAND ASSEMBLY, CONTROL (CANOPY PTPA) (00) - GENERAL & PICTORIAL INDEX

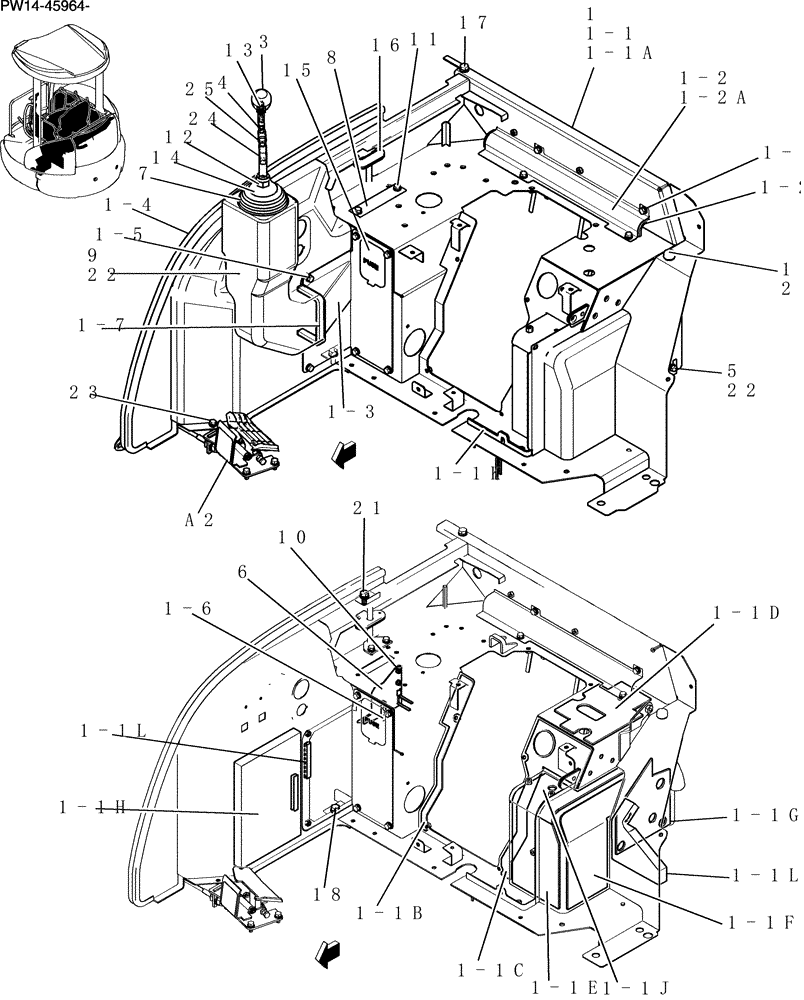

Схема запчастей Case CX31B - (120-72[1]) - STAND ASSEMBLY, CONTROL (CANOPY PTPA) (00) - GENERAL & PICTORIAL INDEX
24
1-1c
19
1-7
11
1-6
1-1
4
23
5
25
1-1h
16
7
1-5
1-5
1-2a
6
1-3
1-1a
a2
1
1-1g
1-1k
20
1-1e
1-1b
1-2
9
1-1d
10
17
8
14
3
1-2b
1-4
22
12
15
21
18
22
13
1-1f
1-1l
1-1l
1-1j
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PW03M00110F1

Controls, Operators

1шт.

1

PW10M00017F1

Stand , Control

1шт.

1-1

PW10M01389F1

Stand

1шт.

1-1a

PW10M01388P1

Stand

1шт.

1-1b

PW10M01202P1

FOAM INSULATION

1шт.

1-1c

PW10M01103P1

FOAM INSULATION

1шт.

1-1d

PW10M01366P1

FOAM INSULATION

1шт.

1-1e

PW10M01180P1

FOAM INSULATION

1шт.

1-1f

PH10M01045P1

FOAM INSULATION

1шт.

1-1g

PW10M01369P1

FOAM INSULATION

1шт.

1-1h

PW10M01203P1

FOAM INSULATION

1шт.

1-1j

PW10M01181P1

FOAM INSULATION

1шт.

1-1k

PW10M01279P1

RUBBER

1шт.

1-1l

YN21C01692D3

TRIM PANEL

1шт.

1-2

PH03M01468F1

COVER ASSY

Cover

1шт.

1-2a

PH03M01467P1

COVER

Cover

1шт.

1-2b

PH03M01472P1

RUBBER

1шт.

1-3

PW03M01771P1

Cover

1шт.

1-4

PM21C01573D1

WEATHERSEAL STRIP

1шт.

1-5

PA03M01093D2

BOLT

Sems

10шт.

1-6

PM22C01020DR

TRIM PANEL

1шт.

1-7

PM03M01364D6

RUBBER SEAL

1шт.

2

PW55M00015F1

Pedal (See Fig No. 139-17-1)

1шт.

p 139-17

1шт.

3

PW03M01768F1

GRIP

Grip (See Fig No. 139-72-1)

1шт.

p.139-72

1шт.

4

PW03M01765P1

Lever

1шт.

5

PW03M01652P1

COVER

Cover

1шт.

6

PH03M01435P1

COVER

1шт.

7

PY03M01152P1

BOOT

1шт.

8

PH03M01457P1

PLATE

1шт.

9

PH03M01753P1

Cover

1шт.

10

ZM61C06012

BOLT

Sems

2шт.

11

ZM22C08016

BOLT

Sems

2шт.

12

ZN18C14011

NUT

1шт.

13

2420Z1232

NUT

1шт.

14

YN03M01159P1

GROMMET

1шт.

15

PW03M01543P1

GROMMET

1шт.

16

PW11M01108P1

GROMMET

1шт.

17

PM06C01045D3

BOLT

Sems

1шт.

18

ZM22C10030

BOLT

Sems

1шт.

19

ZM22C12030

BOLT

Sems

1шт.

20

PW03M01557P1

CAP

1шт.

21

ZM22C10025

BOLT

Sems

1шт.

22

PA03M01093D2

BOLT

Sems

6шт.

23

ZM22C08020

BOLT

Sems

1шт.

24

PW03M01778P1

Rubber

1шт.

25

PY01P01043D1

CABLE TIE,4.80mm W x 122mm L

1шт.
