(610-01[1Z82]) - HYDRAULIC LINES, ARM 1.18M

Запчасти Case CX31B (610-01[1Z82]) - HYDRAULIC LINES, ARM 1.18M (58) - ATTACHMENTS/HEADERS

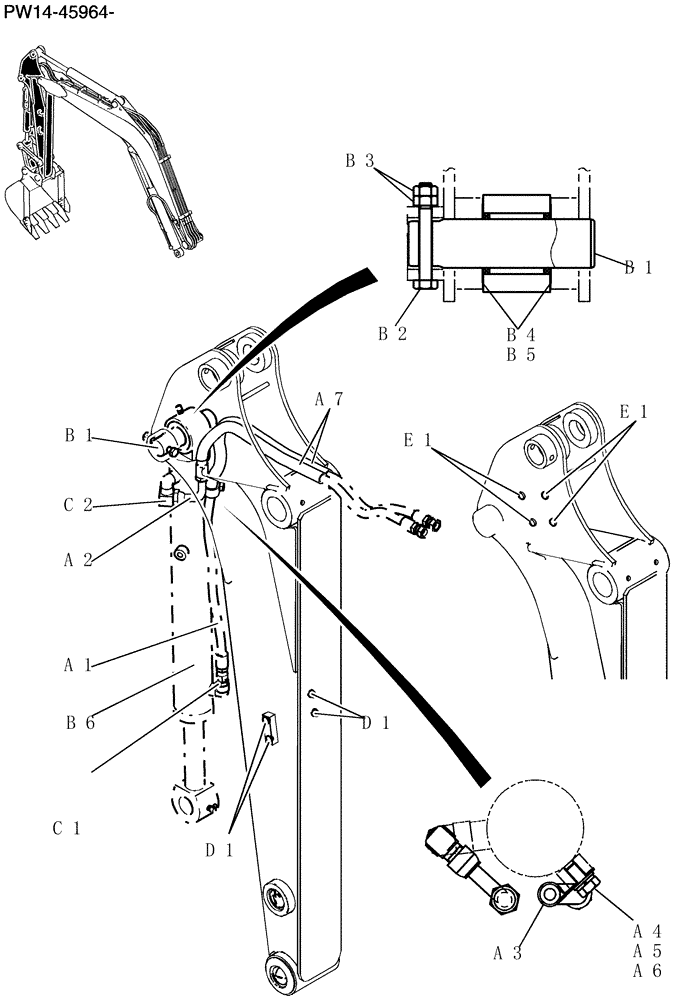

Схема запчастей Case CX31B - (610-01[1Z82]) - HYDRAULIC LINES, ARM 1.18M (58) - ATTACHMENTS/HEADERS
a3
d1
b4
a6
e1
b5
a2
b3
b1
c1
b1
a7
b6
c2
b2
e1
a5
a4
d1
a1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PW43H00029F1

HyD Arm

1шт.

a1

PM42H01144DD

HOSE,9.5mm ID x 1310mm L

Hose

1шт.

a2

PX42H01169D1

FLEXIBLE HOSE,9.5mm ID x 870mm L

1шт.

a3

ZC46X16011

CLIP

1шт.

a4

ZW16X10000

WASHER

1шт.

a5

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

1шт.

a6

ZW26X10000

LOCK WASHER

1шт.

a7

2414Z199D50

PROTECTIVE SLEEVE

2шт.

PW12B00136F1

Cylinder

1шт.

b1

PW12B01220P1

PIN

1шт.

b2

HS18C10080G3

BOLT

Cap

1шт.

b3

ZN18C10008

NUT

Nut

2шт.

b4

PR12B01113P1

SHIM,0.5mm Thk

1шт.

b5

PR02B01123D1

SHIM,0.9mm Thk

1шт.

b6

PX01V00064F1

HYDRAULIC CYLINDER

Bucket

1шт.

See(C.P.M)

1шт.

PX43H00024F1

Hyd Cylinder

1шт.

c1

HH25S06006G1

HYD CONNECTOR

1шт.

c2

HH35S06006G1

90 ELBOW,90 Degree, 3/8" PF x 3/8" PF x 60mm L

1шт.

PX43H01021F1

Cap

1шт.

d1

PX43H01022P1

CAP

Cap

4шт.
