(570-01[1]) - LIGHT INSTAL, BOOM

Запчасти Case CX31B (570-01[1]) - LIGHT INSTAL, BOOM (58) - ATTACHMENTS/HEADERS

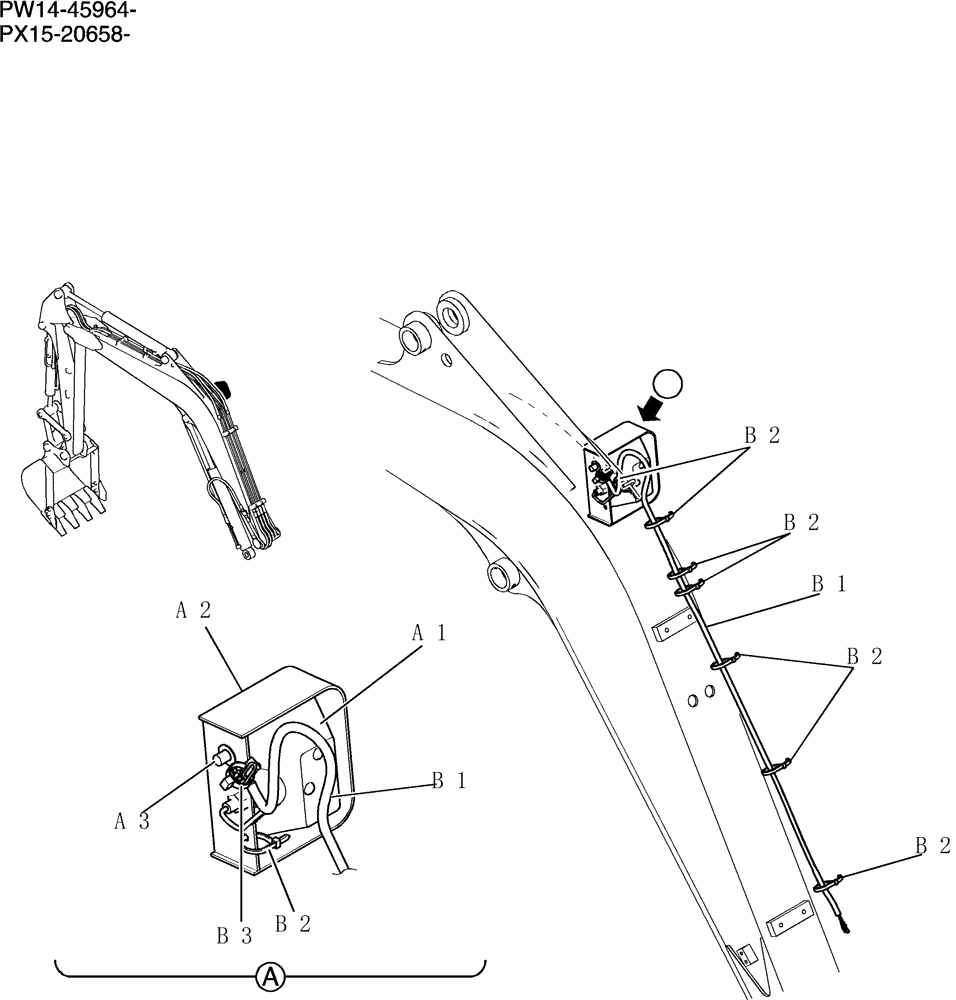

Схема запчастей Case CX31B - (570-01[1]) - LIGHT INSTAL, BOOM (58) - ATTACHMENTS/HEADERS
b3
b2
b2
b2
a3
b1
b2
b1
a2
a1
b2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PW80E00011F1

Light , Boom

1шт.

a1

PM80S00008F1

LIGHT

(See Fig No.216-01-1)

1шт.

P.216

1шт.

a2

PW80E01014P1

Cover

1шт.

a3

ZM73C12020

BOLT,M12x20mm - Course Thread

Sems

2шт.

PH15E00004F1

Harnes Boom

1шт.

b1

PM15E01012D4

HARNESS

1шт.

b2

PY01P01043D3

CABLE TIE,188mm L

8шт.

b3

YN03E01001D5

CLIP

1шт.
