(500-01[1Z82]) - HYDRAULIC ASSEMBLY, BOOM STD 2.3M

Запчасти Case CX31B (500-01[1Z82]) - HYDRAULIC ASSEMBLY, BOOM STD 2.3M (58) - ATTACHMENTS/HEADERS

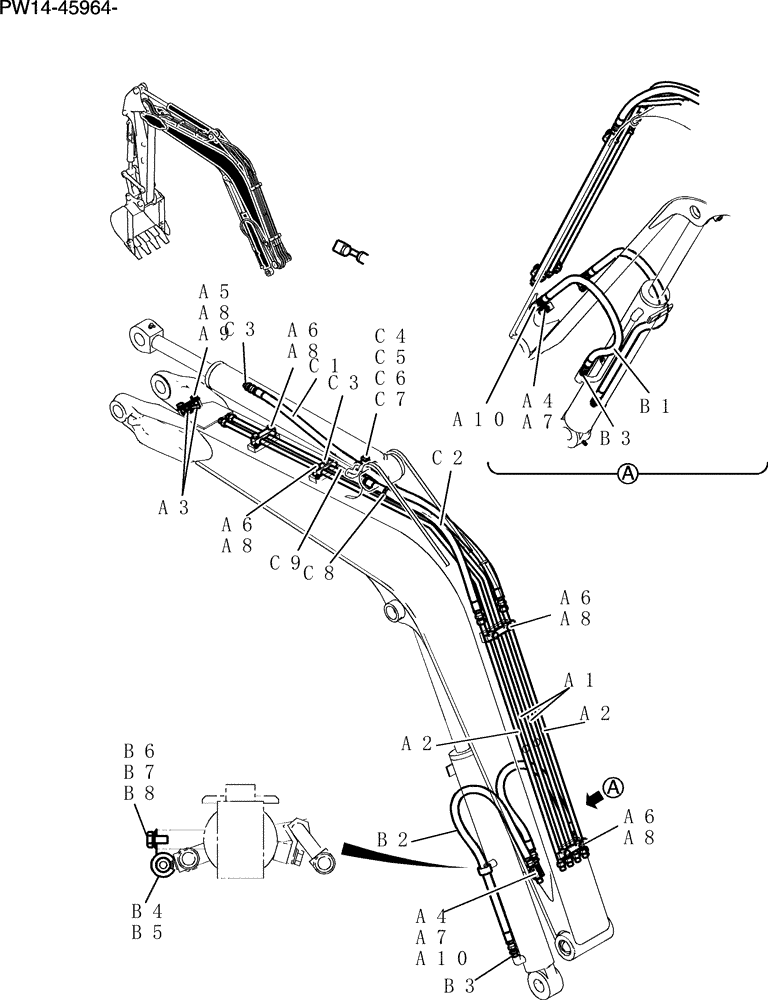

Схема запчастей Case CX31B - (500-01[1Z82]) - HYDRAULIC ASSEMBLY, BOOM STD 2.3M (58) - ATTACHMENTS/HEADERS
a4
a2
a3
b5
b6
a7
a10
a10
b3
a9
a2
b3
b2
a8
a7
b1
c1
c2
b7
b4
a6
c7
a5
a4
a8
a6
a8
c5
c6
c8
a8
b8
c3
a6
c3
a1
a8
a6
c4
c9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

.

PW42H00040F1

Hyd ,Boom

1шт.

a1

PW42H01088P1

TUBE

2шт.

a2

PX42H01059P1

TUBE

2шт.

a3

PM42H01063P1

RUBBER

2шт.

a4

ZS18C08016

SCREW,Hex, M8 x 16mm

Cap

4шт.

a5

ZS18C10025

SCREW,Hex, M10 x 25mm

2шт.

a6

ZS18C10040

SCREW,Hex, M10 x 40mm

Cap

8шт.

a7

ZW26X08000

LOCK WASHER

4шт.

a8

ZW26X10000

LOCK WASHER

10шт.

a9

ZW16X10000

WASHER

2шт.

a10

PX42H01166P1

HYD CONNECTOR

2шт.

.

PX42H00056F1

Hyd Cylinder

1шт.

b1

PW42H01104D8

HOSE

1шт.

b2

PW42H01104DM

HYDRAULIC HOSE

1шт.

b3

HH25S06006G1

HYD CONNECTOR

2шт.

b4

ZC46X25011

CLIP

1шт.

b5

PX42H01171P1

BUSHING

1шт.

b6

ZW16X10000

WASHER

1шт.

b7

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

1шт.

b8

ZW26X10000

LOCK WASHER

1шт.

.

PW42H00042F1

Hyd Cylinder

1шт.

c1

PW42H01104D6

HOSE

1шт.

c2

PX42H01170D5

HOSE

1шт.

c3

HH25S06006G1

HYD CONNECTOR

2шт.

c4

ZC46X19011

CLIP

1шт.

c5

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

1шт.

c6

ZW26X10000

LOCK WASHER

1шт.

c7

ZW16X10000

WASHER

1шт.

c8

PY01P01043D8

CABLE TIE,102mm L

1шт.

c9

HH35S06006G1

90 ELBOW,90 Degree, 3/8" PF x 3/8" PF x 60mm L

1шт.
