(042-17[1]) - CLEANER ASSEMBLY, AIR (CANOPY)

Запчасти Case CX31B (042-17[1]) - CLEANER ASSEMBLY, AIR (CANOPY) (00) - GENERAL & PICTORIAL INDEX

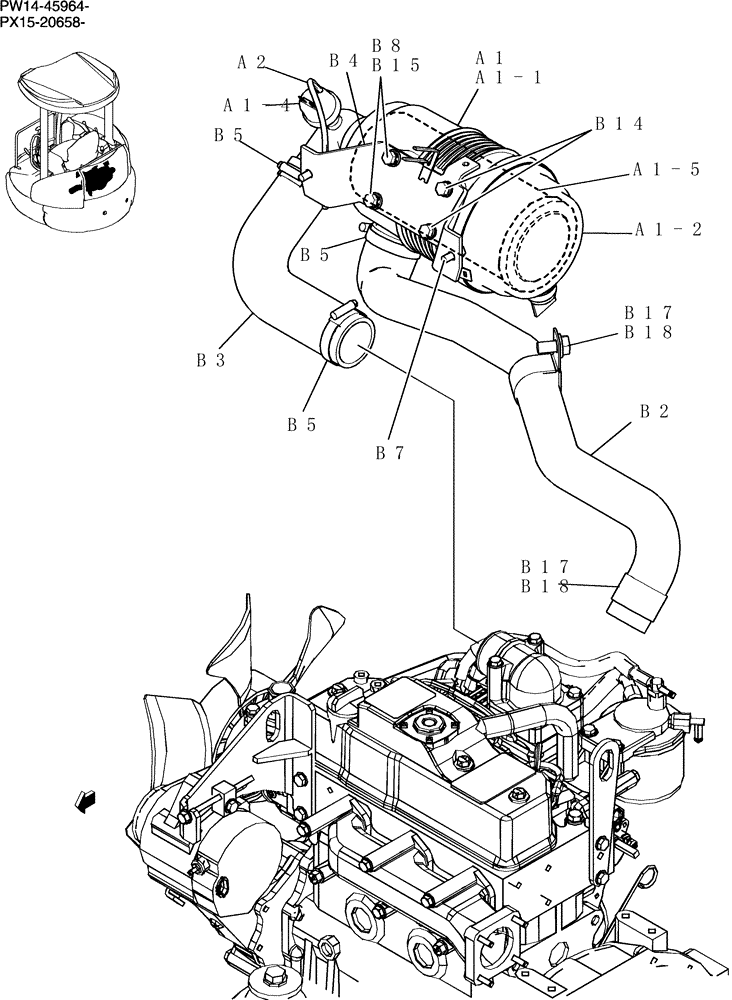

Схема запчастей Case CX31B - (042-17[1]) - CLEANER ASSEMBLY, AIR (CANOPY) (00) - GENERAL & PICTORIAL INDEX
a1-5
b14
b5
b8
b5
a2
a1-1
b15
b18
a1-4
a1-2
b5
b18
b7
b2
b17
b4
b17
a1
b3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PW11P00021F1

Cleaner ,Air (Canopy)

1шт.

PW11P00027F1

Cleaner Instal,Air

1шт.

a1

PW11P00015F1

AIR CLEANER

1шт.

a1-1

PW11P00014S001

BODY

1шт.

a1-2

PW11P00009S002

COVER ASSY

1шт.

a1-4

PW11P00010S004

INDICATOR

1шт.

a1-5

PM11P00012S005

AIR FILTER

Element,Filter

1шт.

a2

HX11Y03020DY

HOSE,12.7mm ID x 200mm L

1шт.

PW11P00020F1

Cleaner,Air

1шт.

b2

PW11P01042P1

AIR HOSE

Hose,Air

1шт.

b3

PW11P01031P1

HOSE

Air

1шт.

b4

PW11P01034P2

BRACKET

1шт.

b5

ZC16X05800

CLIP

3шт.

b7

ZM22C08020

BOLT

Sems

2шт.

b8

ZM12C08025

BOLT

Sems

2шт.

b14

ZM22C08016

BOLT

Sems

2шт.

b15

ZW16H08000

WASHER

2шт.

b17

ZM73C12025

BOLT,M12x25mm - Course Thread

Sems

2шт.

b18

ZC46X46014

CLIP

2шт.
