(HC410-01) - PUMP ASSY, GEAR

Запчасти Case CX31B (HC410-01) - PUMP ASSY, GEAR (00) - GENERAL & PICTORIAL INDEX

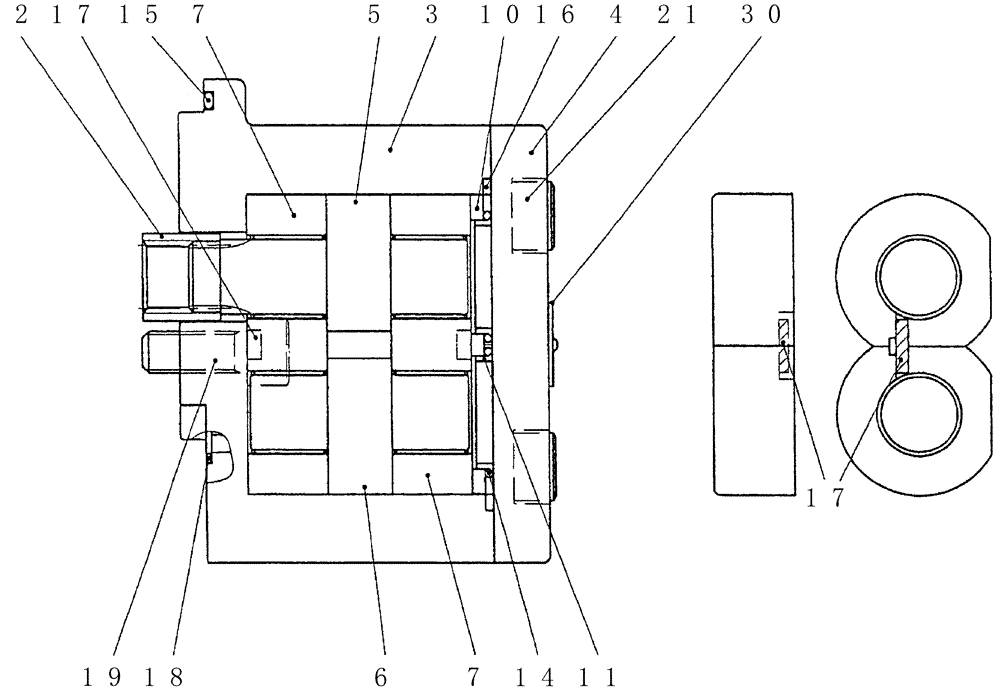

Схема запчастей Case CX31B - (HC410-01) - PUMP ASSY, GEAR (00) - GENERAL & PICTORIAL INDEX
7
30
10
6
17
17
14
11
5
15
3
4
12
21
16
7
19
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PX10V00014F1

PUMP

Assy, Gear

1шт.

3

NSS

NOT SOLD SEPARAT

Housing

1шт.

4

PM10V00014S004

COVER

1шт.

5

NSS

NOT SOLD SEPARAT

Gear, Drive

1шт.

6

NSS

NOT SOLD SEPARAT

Gear

1шт.

7

NSS

NOT SOLD SEPARAT

Plate

2шт.

10

PX10V00014S010

PLATE

2шт.

11

2441U466S48

GUIDE

2шт.

12

PM10V00014S012

COUPLING

1шт.

14

2441U661S13

O-RING

2шт.

15

ZD11G09000

O-RING,89.40mm ID x 95.60mm OD x 3.10mm

1шт.

16

2441U661S11

RING

1шт.

17

2437U392S16

RING

2шт.

18

ZD12P00600

O-RING

1шт.

19

ZS23C10025

SCREW,Hex Socket Head, M10 x 25mm

Cap

2шт.

21

ZS23C10020

SCREW,Hex Socket Head, M10 x 20mm

Cap

4шт.

30

PX10V00014S030

IDENTITY PLATE

Name

1шт.
