(HC404-01) - COVER ASSY

Запчасти Case CX31B (HC404-01) - COVER ASSY (00) - GENERAL & PICTORIAL INDEX

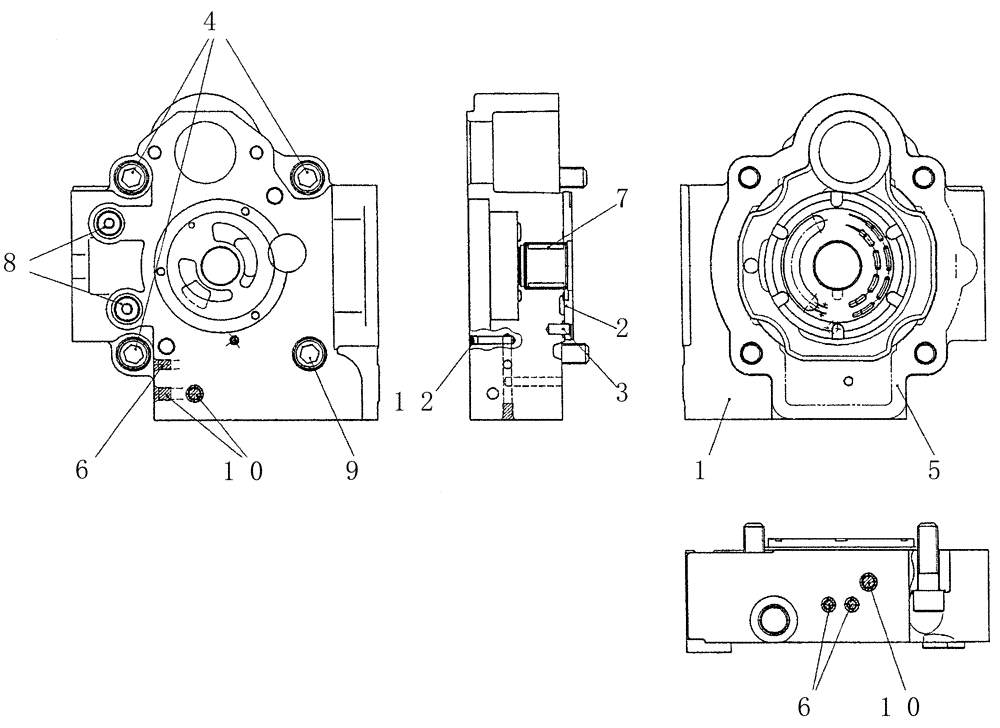

Схема запчастей Case CX31B - (HC404-01) - COVER ASSY (00) - GENERAL & PICTORIAL INDEX
7
1
12
10
10
6
5
2
9
3
4
6
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PX10V01007F1

COVER ASSY

1шт.

1

NSS

NOT SOLD SEPARAT

Cover

1шт.

2

PX10V01007S002

PLATE

1шт.

3

NSS

NOT SOLD SEPARAT

Pin

1шт.

4

ZS23C12040

SCREW,Hex Socket Head, M12 x 40mm

Cap

3шт.

5

PX10V01007S005

PACKING

1шт.

6

NSS

NOT SOLD SEPARAT

Plug

2шт.

7

NSS

NOT SOLD SEPARAT

Bearing

1шт.

8

PY10V01003S011

PLUG

2шт.

9

ZS23C12055

SCREW,Hex Socket Head, M12 x 55mm

Cap

1шт.

10

NSS

NOT SOLD SEPARAT

Plug

2шт.

12

NSS

NOT SOLD SEPARAT

Orifice

1шт.
