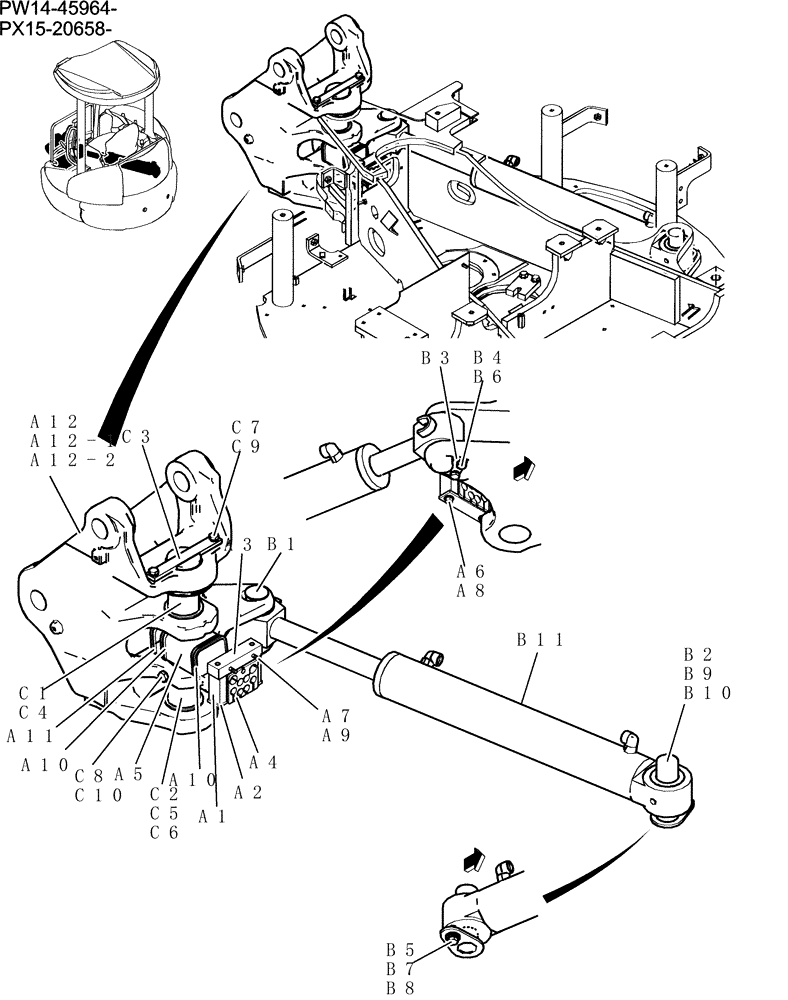

Запчасти Case CX31B (013-60[1]) - BRACKET ASSEMBLY, SWING (NIBBLER & BREAAKER) (00) - GENERAL & PICTORIAL INDEX

PX02B00148F1

1шт.

a1

PX02B01268P1

2шт.

a2

PX02B01269P1

1шт.

a3

PX02B01270P1

PLATE

1шт.

a4

PX02B01266P1

GASKET

1шт.

a5

PX02B01209P1

GROMMET

1шт.

a6

ZS18C10100

SCREW,Hex, M10 x 100mm

Cap

2шт.

a7

ZS28C10055

SCREW,Hex Socket Head, M10 x 55mm

Cap

2шт.

a8

ZW16H10000

WASHER

2шт.

a9

ZW26X10000

LOCK WASHER

2шт.

a10

PY01P01043D8

CABLE TIE,102mm L

2шт.

a11

PY01P01043D4

CABLE TIE,4.80mm W x 251mm L

1шт.

a12

PX02B00128F1

BRACKET

Assy,Swing

1шт.

a12-1

NSS

NOT SOLD SEPARAT

Bracket,Swing

1шт.

a12-2

PX02B01147P1

BUSHING,65mm ID x 75mm OD x 44mm L

1шт.

PX02B00147F1

1шт.

b1

PX02B01241P1

PIN,48mm OD x 143mm L

1шт.

b2

PX02B01271P1

PIN

1шт.

b3

PM02B01220P1

PLATE

1шт.

b4

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

2шт.

b5

ZS18C12030

SCREW,Hex, M12 x 30mm

Cap

1шт.

b6

ZW26X10000

LOCK WASHER

2шт.

b7

ZW26X12000

LOCK WASHER

1шт.

b8

2418T12345

WASHER

1шт.

b9

YJ12B01097P1

SHIM,47mm ID x 70mm OD x 0.5mm Thk

(0.5)

2шт.

b10

PR02B01121D1

SHIM,47mm ID x 70mm OD x 0.9mm Thk

(0.9)

4шт.

b11

PX01V00042F2

HYDRAULIC CYLINDER,Double Acting, 45mm Rod, 488mm Stroke

Assy,Swing

1шт.

See(C.P.M)

1шт.

PX02B00149F1

1шт.

c1

PX02B01239P1

PIN,65mm OD x 163mm L

1шт.

c2

PX02B01275P1

PIN,65mm OD x 134mm L

1шт.

c3

PX02B01274P1

PLATE

1шт.

c4

PW02B01226P1

WASHER

1шт.

c5

2445R138D4

SEAL,65mm ID x 80mm OD x 4mm Thk

Dust

2шт.

c6

PW02B01224P1

SHIM,0.5mm Thk

(0.5)

1шт.

c7

ZS18C10025

SCREW,Hex, M10 x 25mm

2шт.

c8

HS18C12150G1

SCREW

Cap

1шт.

c9

ZW26X10000

LOCK WASHER

2шт.

c10

ZN18C12010

NUT

2шт.
