(220-01[1]) - SEAT INSTAL

Запчасти Case CX31B (220-01[1]) - SEAT INSTAL (00) - GENERAL & PICTORIAL INDEX

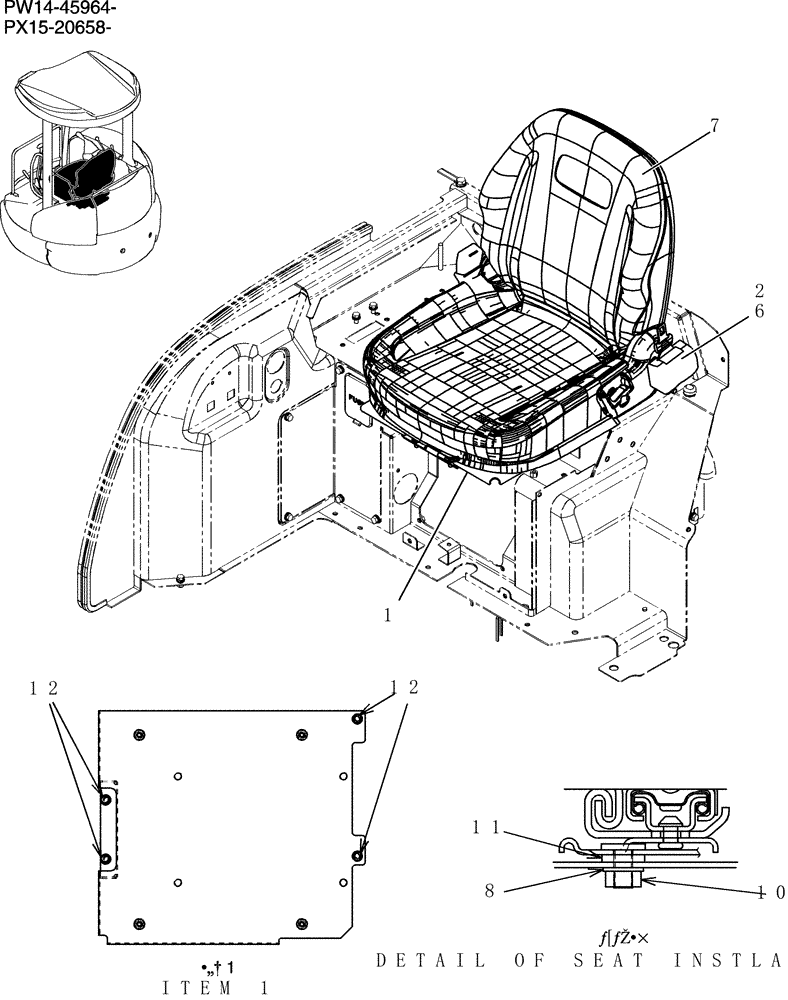

Схема запчастей Case CX31B - (220-01[1]) - SEAT INSTAL (00) - GENERAL & PICTORIAL INDEX
7
8
6
detail of seat instlation
2
item 1
12
12
11
1
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PW25M00029F1

Seat

1шт.

1

PW25M01081P1

COVER

1шт.

2

PW25M00015F1

SEAT BELT,48mm W x 1250mm L, Black

SAFETY BELT

1шт.

6

PA41C01005D2

BOLT (STEP)

Sems

1шт.

7

PW25M00014F1

SEAT

Assy

1шт.

8

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

4шт.

10

ZN18C08007

NUT

4шт.

11

ZW16H08000

WASHER

4шт.

12

PA03M01093D2

BOLT

Sems

4шт.
