(01-021[00]) - TANK INSTAL, FUEL, CAB

Запчасти Case CX31B (01-021[00]) - TANK INSTAL, FUEL, CAB (10) - ENGINE

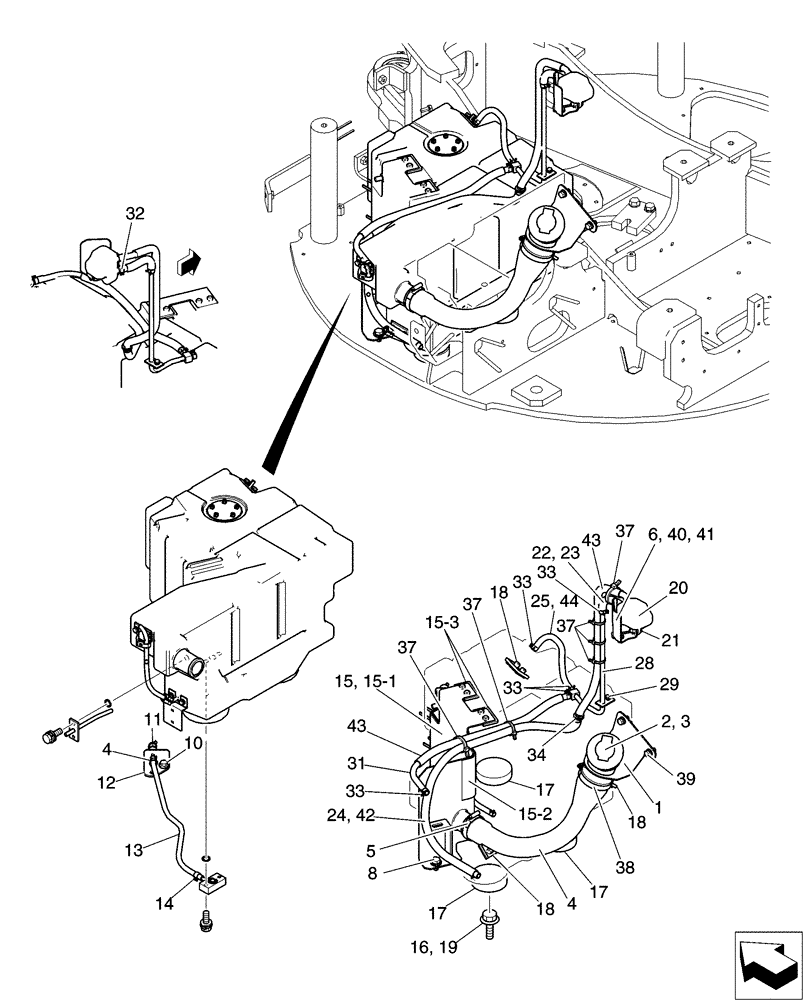

Схема запчастей Case CX31B - (01-021[00]) - TANK INSTAL, FUEL, CAB (10) - ENGINE
13-1
33
18
37
32
13
4
2
20
25
18
40
16
43
33
23
43
1
15
41
10
14
37
8
37
24
29
44
4
19
21
39
11
22
12
33
33
42
31
28
18
17
3
17
37
15-2
5
15-3
34
38
6
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PW20P00033F1

Fuel (Cab)

1шт.

1

PW20P01357P2

NECK FILLER

1шт.

2

PW20P01282P1

CAP

1шт.

3

PW50V00009P1

STRAINER ASSY.

1шт.

4

PW20P01317P1

HOSE

1шт.

5

ZC16X05000

CLIP

1шт.

6

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

1шт.

8

ZM73C10020

BOLT,M10x20mm - Course Thread

Sems

2шт.

10

ZM22C10020

BOLT

Sems

1шт.

11

YN05P00010S007

COCK, DRAIN

1шт.

12

PM05P01046P1

BOSS

1шт.

13

PA21P01005DW

HOSE,7mm ID x 500mm L

1шт.

14

PH05P01088D6

CLIP

2шт.

15

PW20P01222F1

BRACKET

1шт.

15-1

PW20P01312P1

BRACKET

1шт.

15-2

PW20P01227P1

RUBBER

1шт.

15-3

PW20P01207P1

RUBBER

2шт.

16

ZS18C10016

SCREW,Hex, M10 x 16mm

Cap

3шт.

17

PW20P01115P1

RUBBER

3шт.

18

PW20P01207P1

RUBBER

3шт.

19

ZW16K10000

WASHER

3шт.

20

PW20P00039P1

TANK

Fuel

1шт.

21

ZM73C08020

BOLT,M8x20mm - Course Thread

Sems

1шт.

22

PW21P01003D4

TUBE

1шт.

23

PW20P01348P2

HOSE

1шт.

24

PW20P01377P2

HOSE

1шт.

25

PW20P01285D3

HOSE

1шт.

28

PW20P01353P1

TUBE

1шт.

29

ZM73C06016

BOLT,M6x16mm - Course Thread

Sems

1шт.

31

PW20P01285D2

HOSE

1шт.

32

PH05P01088D7

CLIP,13.6mm - 17.5mm

1шт.

33

PH05P01088D4

CLIP

5шт.

34

2420R372D13

GROMMET

1шт.

37

PY01P01043D3

CABLE TIE,188mm L

6шт.

38

ZC16X06700

CLIP,58mm - 76mm

1шт.

39

ZM22C08025

BOLT

Sems

2шт.

40

PW20P01318P1

BRACKET

1шт.

41

ZS18C08014

SCREW,Hex, M8 x 14mm

Cap

1шт.

42

PW21P01003D3

TUBE

1шт.

43

PU13E01002D7

TUBE

2шт.

44

PU13E01002DK

TUBE

1шт.
