(01-016[00]) - MUFFLER ASSY

Запчасти Case CX31B (01-016[00]) - MUFFLER ASSY (10) - ENGINE

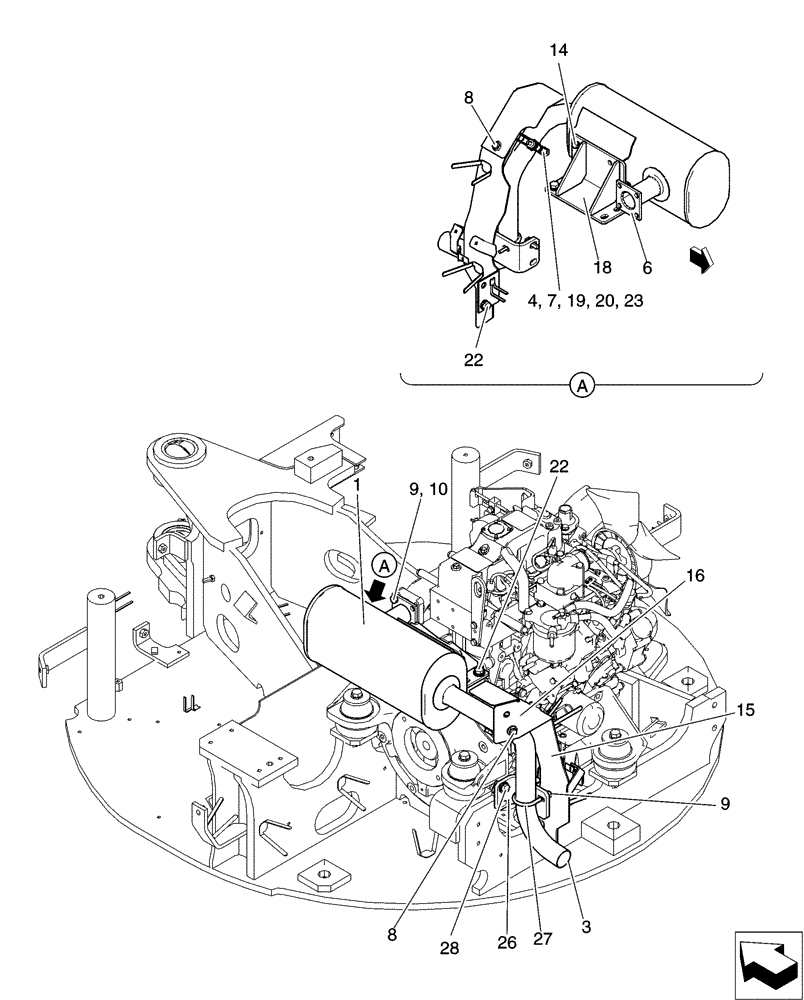

Схема запчастей Case CX31B - (01-016[00]) - MUFFLER ASSY (10) - ENGINE
23
18
9
22
7
8
22
10
16
8
26
19
3
9
28
27
6
20
4
1
15
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PW12P00015F1

1шт.

1

PW12P00014P1

MUFFLER

1шт.

3

PW12P01061P1

TUBE

Exhaust

1шт.

4

PH12P01044P1

CLAMP

1шт.

6

PW12P01043P1

GASKET

1шт.

7

ZS18C10060

SCREW,Hex, M10 x 60mm

Cap

1шт.

8

PA21C01133P1

BOLT

Sems

3шт.

9

ZN18C08007

NUT

8шт.

10

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

4шт.

14

ZM73C08020

BOLT,M8x20mm - Course Thread

Sems

4шт.

15

PW12P01079P1

COVER

1шт.

16

PW12P01065P1

COVER

1шт.

18

PW12P01054P1

BRACKET

1шт.

19

ZN18C10008

NUT

1шт.

20

ZW26X10000

LOCK WASHER

1шт.

22

ZM73C10020

BOLT,M10x20mm - Course Thread

Sems

6шт.

23

ZW16H10000

WASHER

1шт.

24

ZW16H08000

WASHER

2шт.

26

PW12P01068P1

PLATE

1шт.

27

2420T2948D10

U-BOLT

1шт.

28

ZM73C10025

BOLT,M10x25mm - Course Thread

Sems

2шт.
