(01-093[01]) - HOSE ASSY, HEATER

Запчасти Case CX31B (01-093[01]) - HOSE ASSY, HEATER (50) - CAB CLIMATE CONTROL

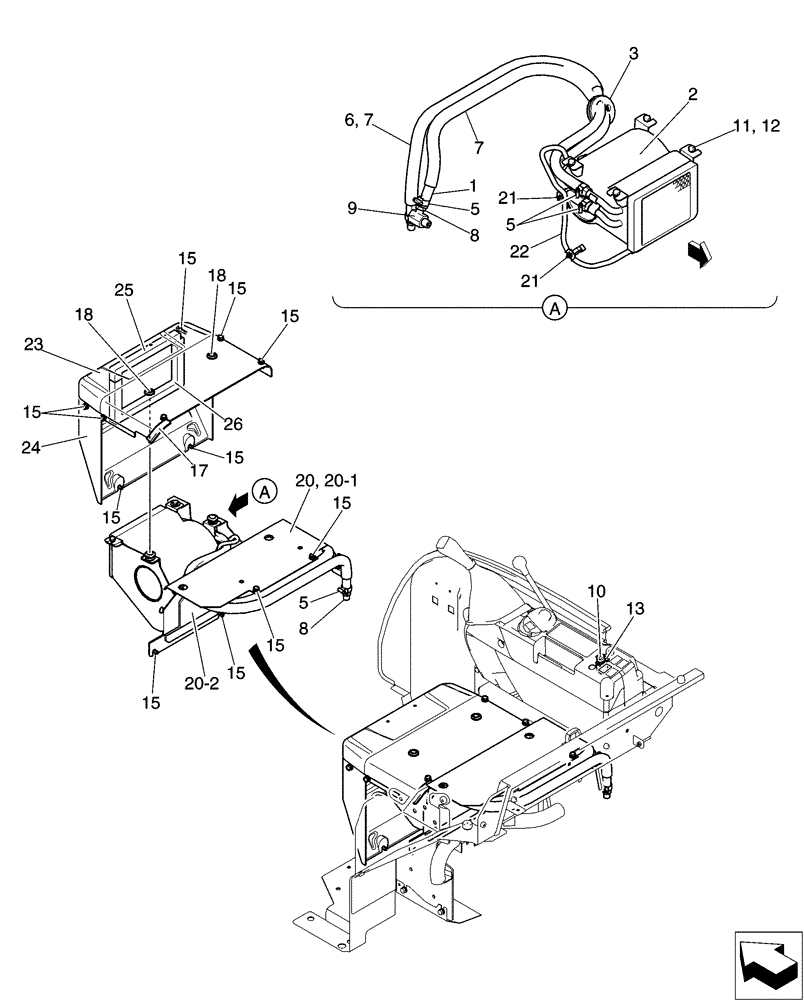

Схема запчастей Case CX31B - (01-093[01]) - HOSE ASSY, HEATER (50) - CAB CLIMATE CONTROL
5
12
21
11
9
6
17
22
3
18
18
23
8
24
20
26
20-1
15
15
15
10
13
21
25
20-2
15
15
15
7
2
5
15
15
1
15
8
15
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

R18T0026D57

HOSE

1шт.

2

PM21M00005F1

HEATER ASSY.

Components are NSS, Includes Blower Motor

1шт.

3

PW03M01461P1

GROMMET

1шт.

5

ZC16X02000

CLIP

4шт.

6

R18T0026D59

HOSE

1шт.

7

YN20M01046DW

PROTECTIVE SLEEVE,22.10mm ID x 27.00mm OD x 710.00mm

2шт.

8

2444Z1630

FITTING

2шт.

9

PM21M01018P1

ELBOW

1шт.

10

PY50S00003P2

SWITCH

1шт.

11

PV01P01007P1

WASHER

4шт.

12

ZM11C08016

BOLT

Sems

4шт.

13

PW17M01019P1

LABEL

Heater Fan Switch (Off/L/H)

1шт.

15

PA03M01093D2

BOLT

Sems

14шт.

17

PM22C01013DB

WEATHERSEAL STRIP

1шт.

18

2420R429D4

GROMMET

2шт.

20

PW10M01277F1

COVER ASSY

1шт.

20-1

PW10M01278P1

COVER

1шт.

20-2

PW10M01242P1

INSULATION

1шт.

21

YN03E01001D5

CLIP

2шт.

22

PW13E01068P1

HARNESS

1шт.

23

PW03M01853P1

COVER

1шт.

24

PM10M01293P1

COVER

1шт.

25

PW21M01026P1

RUBBER STRIP

1шт.

26

PW21M01027P1

RUBBER STRIP

1шт.
