(01-003[00]) - BRACKET GROUP, SWING, NIBBLER & BREAKER

Запчасти Case CX31B (01-003[00]) - BRACKET GROUP, SWING, NIBBLER & BREAKER (39) - FRAMES AND BALLASTING

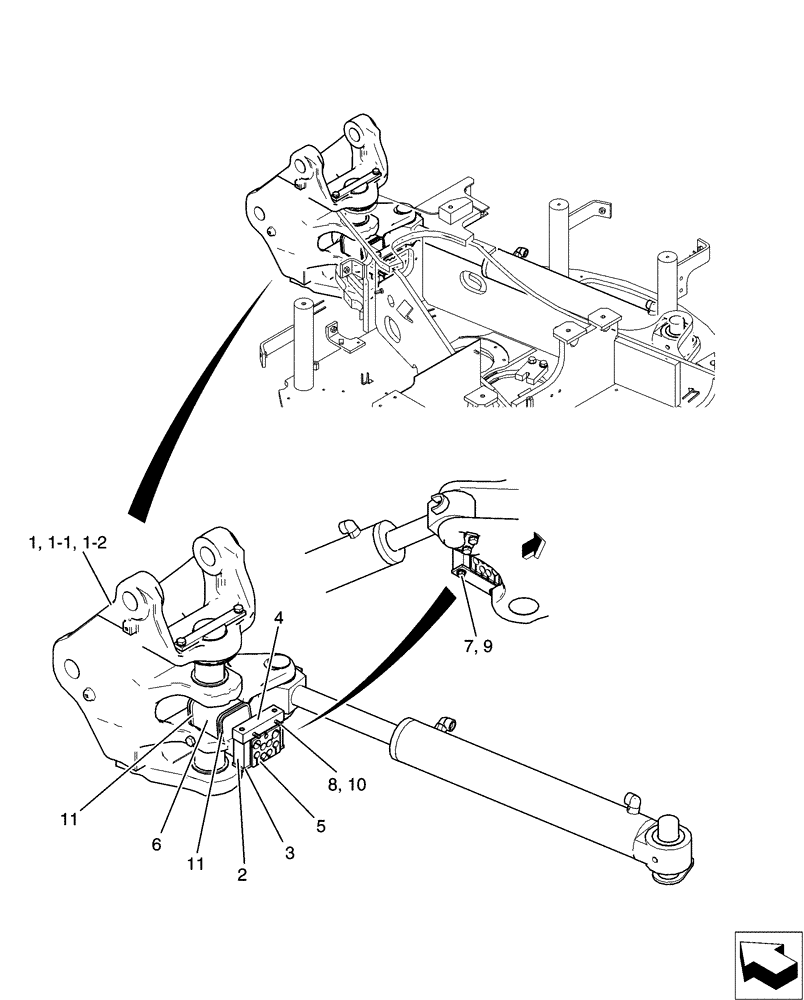

Схема запчастей Case CX31B - (01-003[00]) - BRACKET GROUP, SWING, NIBBLER & BREAKER (39) - FRAMES AND BALLASTING
2
8
5
11
7
10
1-2
6
4
1
11
3
9
1-1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PX02B00196F1

BRACKET

Swing (Nibbler & Breaker)

1шт.

1

PX02B00128F1

BRACKET

Assy., Swing

1шт.

1-1

PX02B00129P1

BRACKET

Swing

1шт.

1-2

PX02B01147P1

BUSHING,65mm ID x 75mm OD x 44mm L

1шт.

2

PV02B01347P1

PLATE

2шт.

3

PV02B01348P1

PLATE

1шт.

4

PX02B01270P1

PLATE

1шт.

5

PX02B01266P1

GASKET

Rubber

1шт.

6

PX02B01209P1

GROMMET

1шт.

7

ZS18C10100

SCREW,Hex, M10 x 100mm

Cap

2шт.

8

ZS28C10055

SCREW,Hex Socket Head, M10 x 55mm

Cap

2шт.

9

ZW16H10000

WASHER

2шт.

10

ZW26X10000

LOCK WASHER

2шт.

11

PY01P01043D8

CABLE TIE,102mm L

2шт.
