(03-005[01]) - CYLINDER INSTAL, CAB

Запчасти Case CX31B (03-005[01]) - CYLINDER INSTAL, CAB (35) - HYDRAULIC SYSTEMS

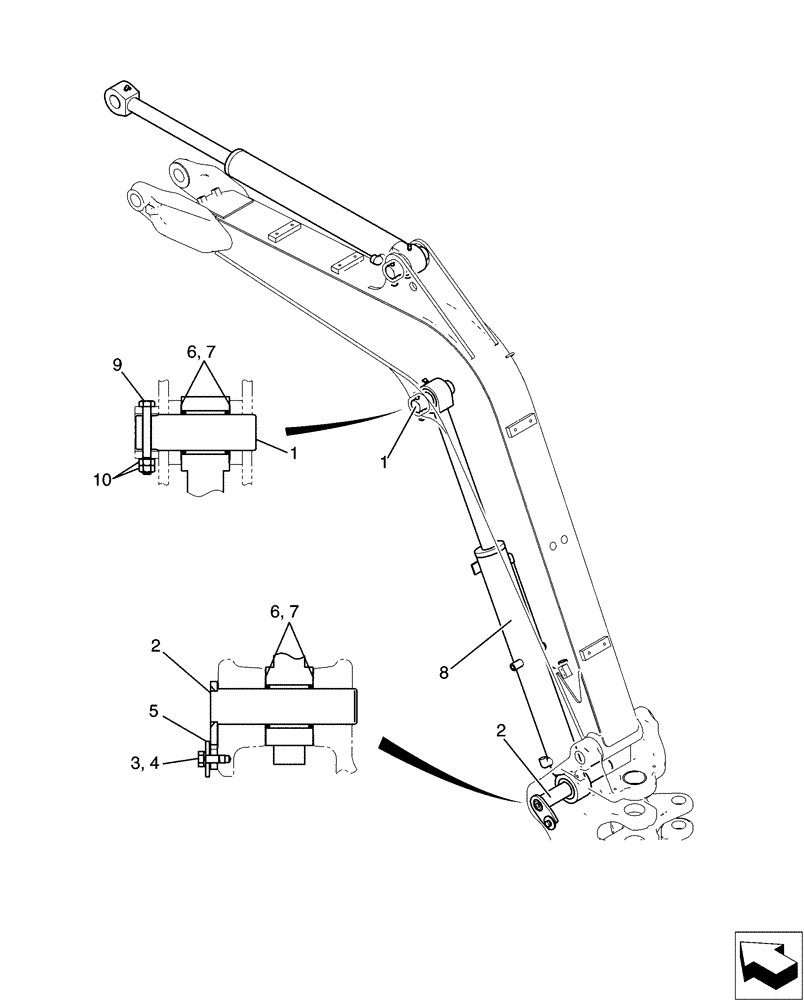

Схема запчастей Case CX31B - (03-005[01]) - CYLINDER INSTAL, CAB (35) - HYDRAULIC SYSTEMS
3
8
6
2
6
5
4
2
1
7
7
10
1
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

.

PW02B00132F1 Cylinder Instal (Cab)

1шт.

1

PW02B01306P1

PIN,45mm OD x 151mm L

1шт.

2

PX02B01263P1

PIN,45mm OD x 187mm L

1шт.

3

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

1шт.

4

ZW26X10000

LOCK WASHER

1шт.

5

2418T21137

WASHER

1шт.

6

YJ12B01097P1

SHIM,47mm ID x 70mm OD x 0.5mm Thk

2шт.

7

PR02B01121D1

SHIM,47mm ID x 70mm OD x 0.9mm Thk

3шт.

8

PW01V00071F1

CYLINDER

Boom

1шт.

9

HS18C10085G2

BOLT

1шт.

10

ZN18C10008

NUT

2шт.
