(02-021[01]) - CYLINDER INSTAL, ANGLE DOZER

Запчасти Case CX31B (02-021[01]) - CYLINDER INSTAL, ANGLE DOZER (35) - HYDRAULIC SYSTEMS

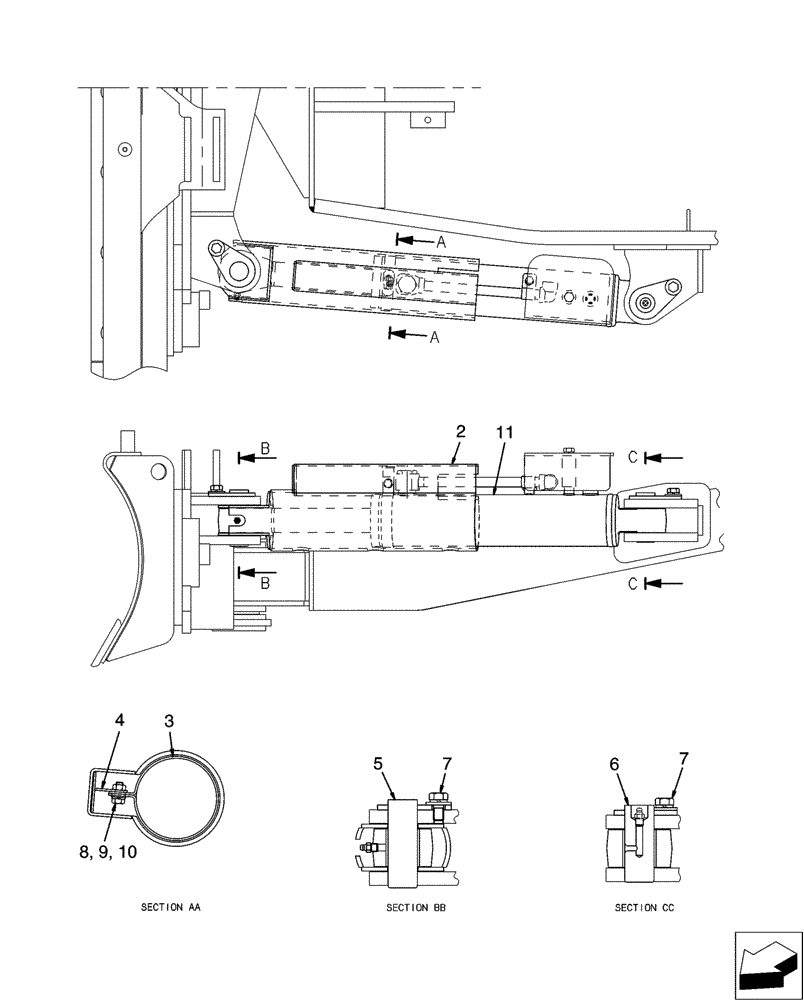

Схема запчастей Case CX31B - (02-021[01]) - CYLINDER INSTAL, ANGLE DOZER (35) - HYDRAULIC SYSTEMS
10
6
5
4
2
7
11
8
7
3
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

2

PW51B01123P1

PLATE

Cover

1шт.

3

PW51B01121P1

FRAME

Plate

1шт.

4

PW51B01110P1

PLATE

1шт.

5

PY51B01034P2

PIN

1шт.

6

PW51B01107P1

PIN

1шт.

7

ZM32C12025

BOLT

Sems

2шт.

8

ZS18C08020

SCREW,Hex, M8 x 20mm

Cap

1шт.

9

ZW26X08000

LOCK WASHER

Lock

1шт.

10

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

1шт.

11

PW01V00052F2

HYDRAULIC CYLINDER

1шт.
