(01-042) - PLATE GROUP FLOOR (CANOPY)

Запчасти Case CX27B PV13 (01-042) - PLATE GROUP FLOOR (CANOPY) (05) - SUPERSTRUCTURE

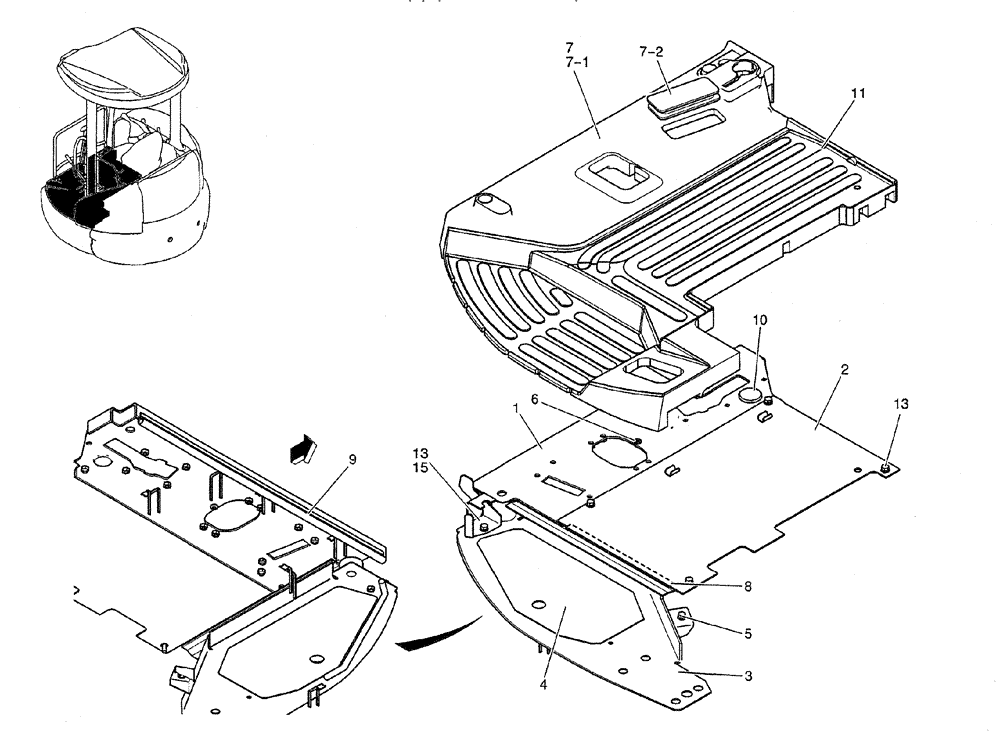

Схема запчастей Case CX27B PV13 - (01-042) - PLATE GROUP FLOOR (CANOPY) (05) - SUPERSTRUCTURE
9
6
3
7-2
5
13
8
2
11
1
7
4
15
13
7-1
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PLATE GROUP, FLOOR (PV03M00022F1)

1шт.

1

PW03M01535P2

PLATE

1шт.

2

PW03M01592P1

COVER

COVER

1шт.

3

PW03M01860P1

BRACKET

BRACKET

1шт.

4

PW03M01820P1

COVER

COVER

1шт.

5

ZM22C08020

BOLT

SEMS

1шт.

6

YN03M01159P1

GROMMET

1шт.

7

PV26M00004F1

MAT

ASSY, FLOOR

1шт.

7-1

PV26M00002P1

MAT

FLOOR

1шт.

7-2

PV03M01139P1

GROMMET

1шт.

8

PW03M01545P1

RUBBER

1шт.

9

PH21C01136DF

WEATHERSTRIP

1шт.

10

PM03M01357P1

PLUG

1шт.

11

PM26M00022P1

FLOOR MAT

FLOOR

1шт.

13

PM21C01202P1

BOLT

SEMS

5шт.

15

PW03M01832P2

PLATE

PLATE

1шт.
