(02-003) - IDLER ASSY, CRAWLER

Запчасти Case CX27B PV13 (02-003) - IDLER ASSY, CRAWLER (04) - UNDERCARRIAGE

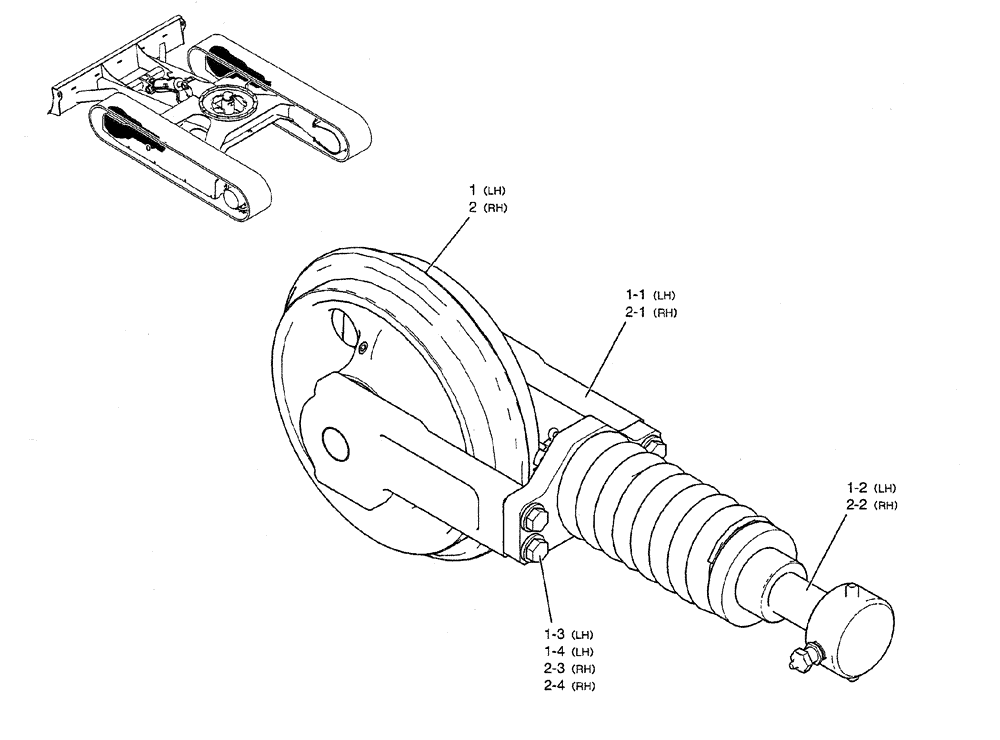

Схема запчастей Case CX27B PV13 - (02-003) - IDLER ASSY, CRAWLER (04) - UNDERCARRIAGE
1-2
2-1
2-2
1-4
2
1
2-3
2-4
1-1
1-3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

IDLER ASSY, CRAWLER (PV52D00005F1)

1шт.

1

PV52D00006F1

IDLER

ASSY, CRAWLER (L/H)

1шт.

1-1

PV52D00013F1

IDLER,271mm OD x 461mm W

ASSY (L/H), SEE FIG. 02-004

1шт.

1-2

PV54D00008F1

IDLER

ADJUST ASSY, SEE FIG. 02-005

1шт.

1-3

ZS18C10040

SCREW,Hex, M10 x 40mm

CAP

4шт.

1-4

ZW16H10000

WASHER

4шт.

2

PV52D00009F1

IDLER

ASSY, CRAWLER (R/H)

1шт.

2-1

PV52D00014F1

IDLER,271mm OD x 325.5mm W

ASSY (R/H), SEE FIG. 02-004

1шт.

2-2

PV54D00008F1

IDLER

ADJUST ASSY, SEE FIG. 02-005

1шт.

2-3

ZS18C10040

SCREW,Hex, M10 x 40mm

CAP

4шт.

2-4

ZW16H10000

WASHER

4шт.
