Запчасти Case CX27B PV13 (05-010) - HYD LINES, ARM 1.37M (NIBBLER & BREAKER) OPTIONAL PARTS

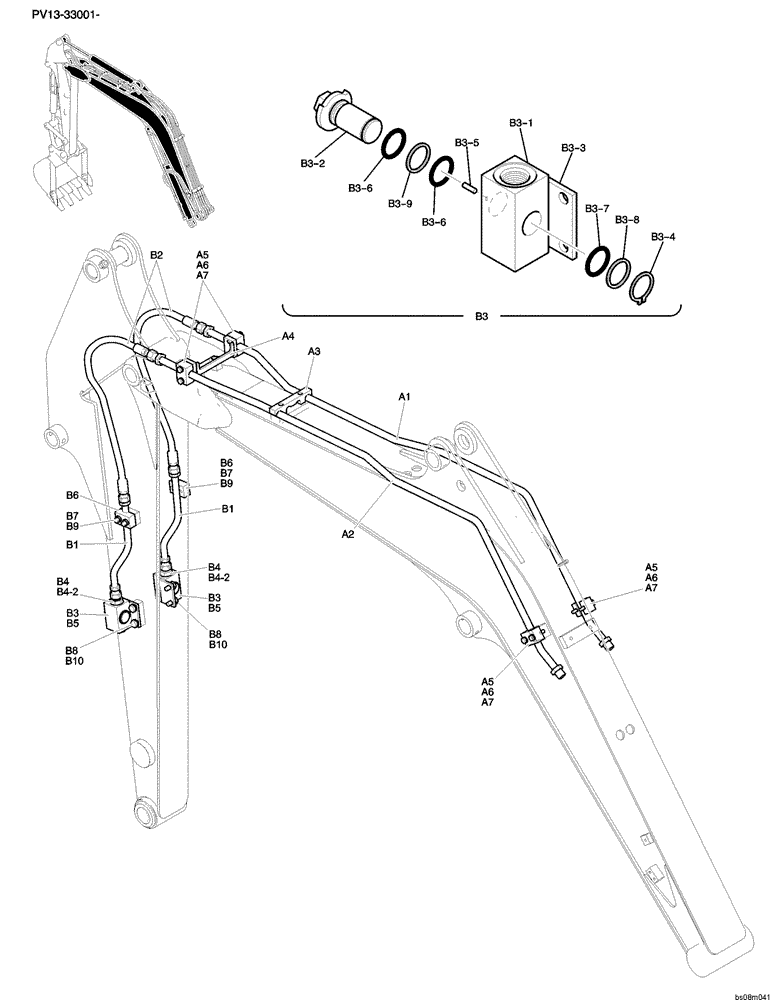

Схема запчастей Case CX27B PV13 - (05-010) - HYD LINES, ARM 1.37M (NIBBLER & BREAKER) OPTIONAL PARTS
b3-8
b3-1
b5
b4
b3-6
a2
b1
b4-2
b3
b10
b8
a7
b5
a5
b1
a7
b6
b3-6
a6
b
b3-2
b10
b7
b3
a6
a3
b6
a5
b3-5
a1
a7
a5
b9
b8
b3-9
a4
9
b2
b3
b4-2
b3-4
b4
b3-3
b3-7
a6

Артикул

Название

Примечание

Количество

HYD LINES, ARM 1.37M

1шт.

HYD LINES, BOOM(PV42H00021F1)

1шт.

a1

PV42H01045P1

TUBE

1шт.

a2

PV42H01046P1

TUBE

1шт.

a3

PX42H01080P1

CLAMP

1шт.

a4

PM42H01113P1

BRACKET

1шт.

a5

PX43H01017P1

CLAMP

4шт.

a6

ZS18C08040

SCREW,Hex, M8 x 40mm

8шт.

a7

ZW26X08000

LOCK WASHER

8шт.

HYD LINES, ARM (PV43H00012F1)

1шт.

b1

PV43H01001P1

TUBE

2шт.

b2

HX55L08070DY

HOSE,12.7mm ID x 700mm L

2шт.

b3

PF25V00001F2

VALVE

ASSY, STOP

2шт.

b3-1

PF25V00001S001

BODY

Valve, (with 1/2" Pipe Thread)

1шт.

b3-2

PF25V00001S002

SHAFT

1шт.

b3-3

PF25V00001S003

PLATE

1шт.

b3-4

ZR16X03000

SNAP RING

1шт.

b3-5

ZD26D05010

SPRING

PIN, SPRING

1шт.

b3-6

ZD12G02500

O-RING,24.40mm ID x 30.60mm OD x 3.10mm

2шт.

b3-7

ZD12G03000

O-RING,29.40mm ID x 35.60mm OD x 3.10mm

1шт.

b3-8

ZD75G03000

BACK-UP RING

1шт.

b3-9

ZD75G02500

BACK-UP RING

1шт.

b4

HH25S08008G1

HYD CONNECTOR

2шт.

b4-2

ZD12P01800

O-RING

2шт.

b5

ZE72X08000

PLUG

2шт.

b6

PX43H01017P1

CLAMP

2шт.

b7

ZS18C08040

SCREW,Hex, M8 x 40mm

4шт.

b8

ZS18C10020

SCREW,Hex, M10 x 20mm

4шт.

b9

ZW26X08000

LOCK WASHER

4шт.

b10

ZW26X10000

LOCK WASHER

4шт.

Выбрано товаров: 30
