(07-005) - VALVE ASSY, CONTROL (BOOM SWING) (PM30V00043F1)

Запчасти Case CX27B BTW (07-005) - VALVE ASSY, CONTROL (BOOM SWING) (PM30V00043F1) (35) - HYDRAULIC SYSTEMS

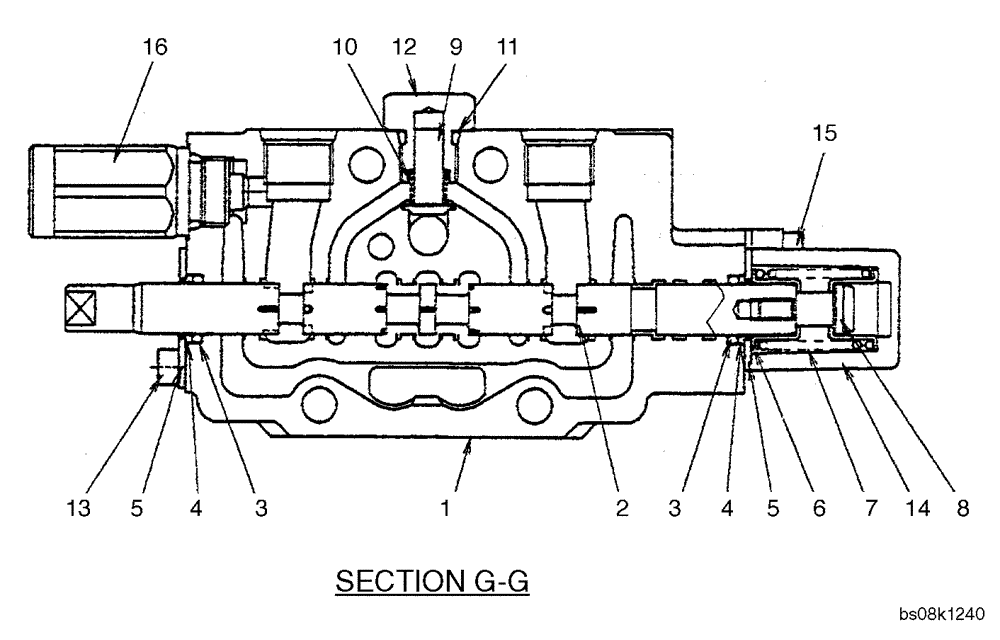

Схема запчастей Case CX27B BTW - (07-005) - VALVE ASSY, CONTROL (BOOM SWING) (PM30V00043F1) (35) - HYDRAULIC SYSTEMS
1
4
2
11
14
12
15
6
3
5
16
7
10
9
5
8
3
4
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

VALVE ASSY, CONTROL, PM30V00043F1

1шт.

1

NSS

NOT SOLD SEPARAT

Body

1шт.

2

NSS

NOT SOLD SEPARAT

Spool

1шт.

3

NSS

NOT SOLD SEPARAT

O-Ring

2шт.

4

NSS

NOT SOLD SEPARAT

Seal Dust

2шт.

5

NSS

NOT SOLD SEPARAT

Plate

2шт.

6

NSS

NOT SOLD SEPARAT

Seat

2шт.

7

NSS

NOT SOLD SEPARAT

Spring

1шт.

8

NSS

NOT SOLD SEPARAT

Spool

1шт.

9

PH30V00003S006

POPPET

1шт.

10

PH30V00003S007

SPRING

1шт.

11

ZD12P01100

O-RING

1шт.

12

PH30V00003S009

PLUG

1шт.

13

PH30V00003S010

CAPSCREW

Cap

2шт.

14

PH30V00003S011

COVER

1шт.

15

ZS23C05018

SOCKET,Hex Socket Head, M5 x 18mm

Cap Screw

2шт.

16

PH21V00001F1

BLEEDER VALVE

Assy, Anti Cavitation See Figure

1шт.

PM30V00043R100

REPAIR KIT

Includes Items 2, 3, 4, 5, 6, 7, 8

1шт.
