Запчасти Case CX27B BTW (03-004) - CYINDER INSTAL (CANOPY) (PV02B00167F1, PV02B00154F1) (35) - HYDRAULIC SYSTEMS

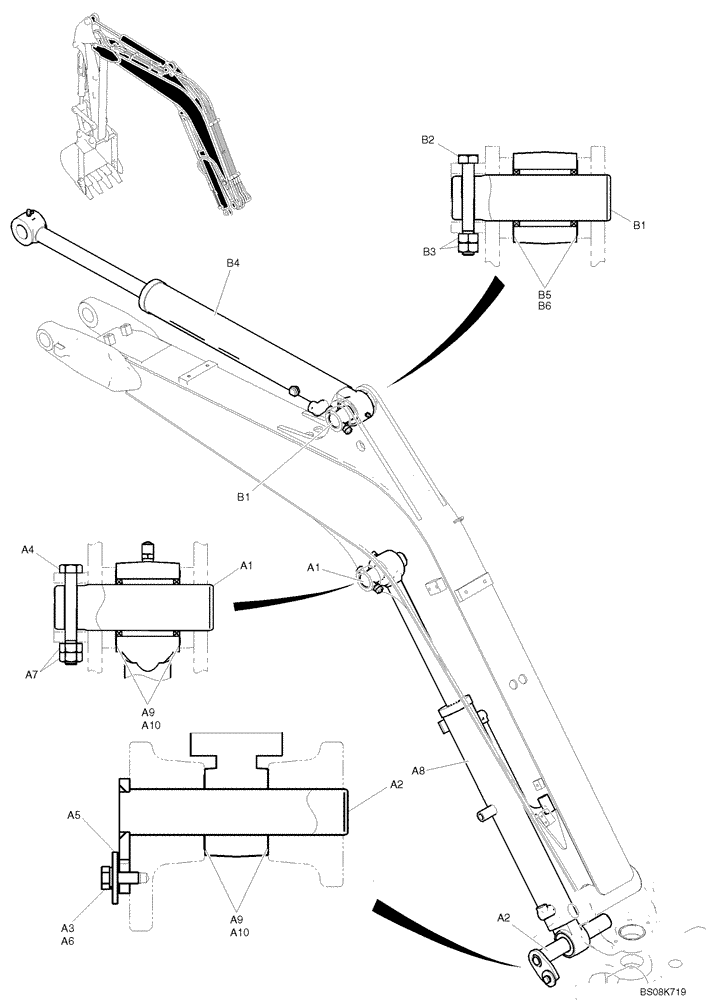

Схема запчастей Case CX27B BTW - (03-004) - CYINDER INSTAL (CANOPY) (PV02B00167F1, PV02B00154F1) (35) - HYDRAULIC SYSTEMS
a4
a10
b6
a8
a9
b3
a7
a9
a6
a1
b2
a5
a3
a1
a10
b5
b1
a2
b1
b4
a2

Артикул

Название

Примечание

Количество

CYLINDER INSTAL, PV02B00167F1

1шт.

a1

PM02B01321P1

PIN,40mm OD x 138mm L

1шт.

a2

PM02B01391P1

PIN

1шт.

a3

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

1шт.

a4

HS18C10080G3

BOLT

Cap

1шт.

a5

2418T21137

WASHER

1шт.

a6

ZW26X10000

LOCK WASHER

1шт.

a7

ZN18C10008

NUT

2шт.

a8

PV01V00061F1

CYLINDER

Assy, Boom; See Figure 07-030

1шт.

a9

PR02B01123D1

SHIM,0.9mm Thk

2шт.

a10

PR02B01107P1

SHIM,0.5mm Thk

3шт.

CYLINDER INSTAL, PV02B00154F1

1шт.

b1

PM02B01321P1

PIN,40mm OD x 138mm L

1шт.

b2

HS18C10080G3

BOLT

Cap

1шт.

b3

ZN18C10008

NUT

2шт.

b4

PV01V00062F1

CYLINDER

Assy, Arm; See Figure 07-032

1шт.

b5

PR02B01123D1

SHIM,0.9mm Thk

0.9

1шт.

b6

PR02B01107P1

SHIM,0.5mm Thk

0.5

2шт.

Выбрано товаров: 18
