(01-041) - CONTROL LINES, VALVE (PROPORTIONAL) (PV64H00022F1)

Запчасти Case CX27B BTW (01-041) - CONTROL LINES, VALVE (PROPORTIONAL) (PV64H00022F1) (35) - HYDRAULIC SYSTEMS

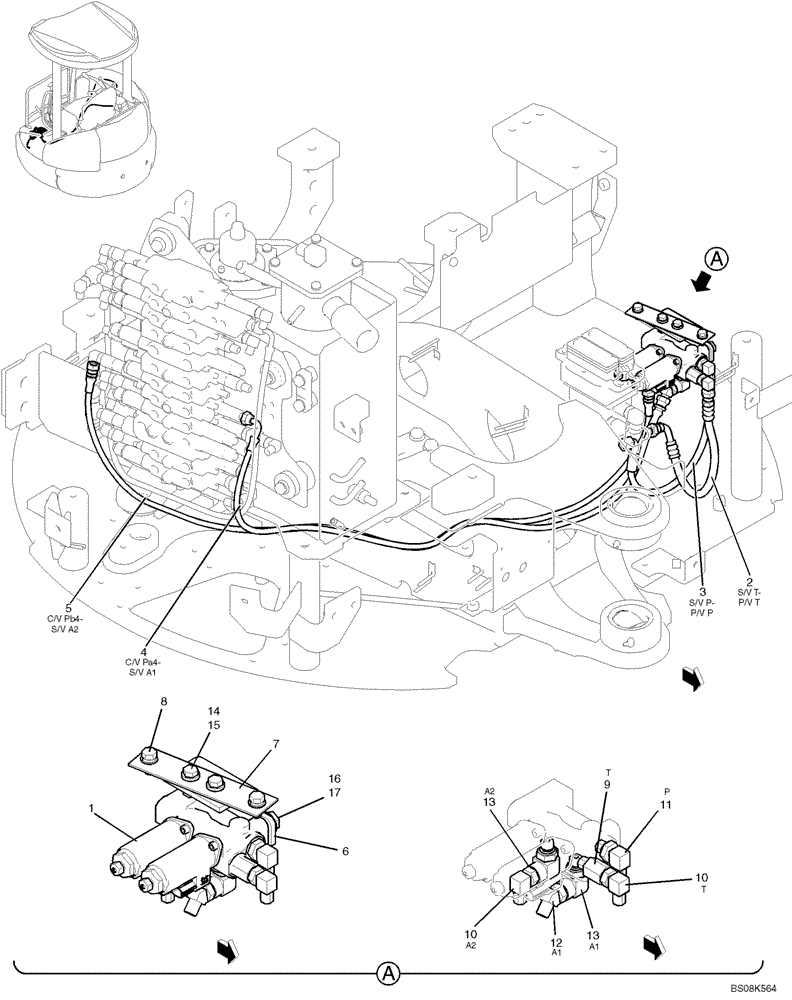

Схема запчастей Case CX27B BTW - (01-041) - CONTROL LINES, VALVE (PROPORTIONAL) (PV64H00022F1) (35) - HYDRAULIC SYSTEMS
3
5
16
13
2
8
9
12
6
17
15
10
10
11
4
14
13
1
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

CONTROL LINES, VALVE, PV64H00022F1

1шт.

1

PW35V00002F1

SOLENOID VALVE

VALVE, ASSY, SOLENOID

1шт.

2

HX32L04040DX

FLEXIBLE HOSE

HOSE

1шт.

3

HX34L04040DX

HOSE

HOSE

1шт.

4

HX33L03115DX

HOSE,4.8mm ID x 1150mm L

1шт.

5

HX23L03140DX

HOSE,4.8mm ID x 1400mm L

1шт.

6

PW64H01103P1

BRACKET, SUPPORTING

BRACKET

1шт.

7

PW64H01089P1

SUPPORT

1шт.

8

ZM22C08020

BOLT

SEMS

2шт.

9

2444Z2525

HYD CONNECTOR

2шт.

10

HH35S04004G1

90 ELBOW

1шт.

11

HH35S04004G2

90 ELBOW

1шт.

12

HH45S04004G1

45 ELBOW

1шт.

13

2444Z2894

90 ELBOW

2шт.

14

2444Z4239

TEE

1шт.

15

ZS18C08025

SCREW,Hex, M8 x 25mm

Cap

4шт.

16

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

4шт.

17

ZW16H10000

WASHER

3шт.
