Запчасти Case CX27B BTW (01-024) - HYDDRAULIC LINES, UPPER 2 OF 2 (PM03H00018F1, PM19H00011F1) (35) - HYDRAULIC SYSTEMS

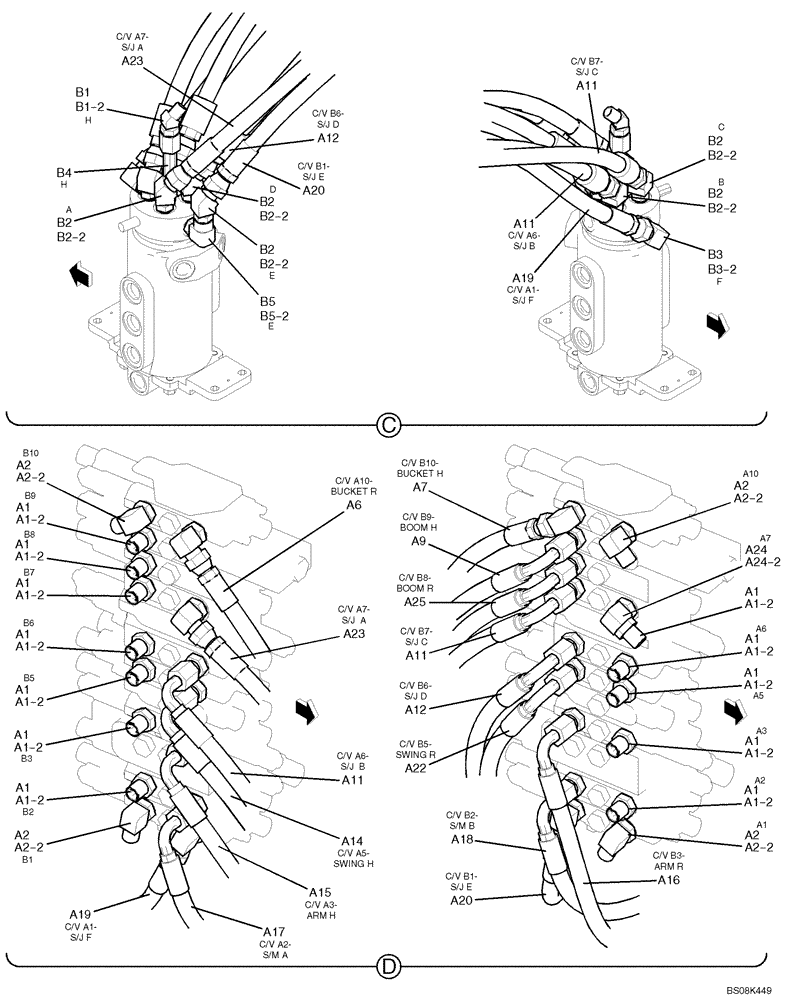

Схема запчастей Case CX27B BTW - (01-024) - HYDDRAULIC LINES, UPPER 2 OF 2 (PM03H00018F1, PM19H00011F1) (35) - HYDRAULIC SYSTEMS
b2-2
a6
b3-2
a12
a11
a2-2
a11
a23
a2
a2
a11
a2-2
a1-2
a1-2
a11
a1-2
a1-2
b2
a9
a7
a1-2
a1
b1-2
a1
b2-2
a24-2
b2
a1
a12
a25
a19
b2
a18
b1
a1
a1-2
a24
a23
b3
a1
a1-2
b2-2
a1
a1-2
a16
a17
b2-2
a1
a22
b5-2
a2-2
a19
a15
b2
a2-2
a2
b2
a20
b2-2
a1
a1
a1
a1-2
a14
a1-2
a2
a20
b4
a1
a1-2
a1-2
b5
a1

Артикул

Название

Примечание

Количество

HYDRAULIC LINES UPPER, PM03H00018F1

1шт.

a1

HH25S06006G1

HYD CONNECTOR

12шт.

a1-2

ZD12P01400

O-RING

12шт.

a2

HH35S06006G1

90 ELBOW,90 Degree, 3/8" PF x 3/8" PF x 60mm L

4шт.

a2-2

ZD12P01400

O-RING

4шт.

a6

PM03H01117D1

HOSE,9.5mm ID x 2760mm L

1шт.

a7

PM03H01117D2

HOSE,9.5mm ID x 2800mm L

1шт.

a9

PM03H01118D1

HOSE,9.5mm ID x 2370mm L

1шт.

a10

HX35L06110DY

HOSE

1шт.

a11

HX35L06120DY

HOSE,9.5mm ID x 1200mm L

2шт.

a12

HX35L06105DY

HOSE,9.5mm ID x 1050mm L

1шт.

a14

HX35L06062DY

HOSE,9.5mm ID x 620mm L

1шт.

a15

PM03H01121D1

HOSE,9.5mm ID x 2600mm L

1шт.

a17

HX35L06082DY

HOSE,9.5mm ID x 820mm L

1шт.

a18

HX35L06090DY

HOSE,9.5mm ID x 900mm L

1шт.

a19

HX25L06086DY

HOSE,9.5mm ID x 860mm L

1шт.

a20

HX25L06080DY

HOSE,9.5mm ID x 800mm L

1шт.

a22

HX35L06098DY

HOSE

1шт.

a23

HX25L06125DY

HOSE,9.5mm ID x 1250mm L

1шт.

a24

2444Z3155

90 ELBOW,PF 3/8" Fem x PF 3/8" Male

1шт.

a24-2

ZD12P01400

O-RING

1шт.

HYDRAULIC LINES, SWIVEL, PM19H00011F1

1шт.

b1

HH45S04004G1

45 ELBOW

1шт.

81-2

ZD12P01100

O-RING

1шт.

b2

HH45S06004G1

45 ELBOW

5шт.

b2-2

ZD12P01400

O-RING

5шт.

b3

HH35S06004G1

90 ELBOW

1шт.

b3-2

ZD12P01400

O-RING

1шт.

b4

PB19H01001P1

HYD CONNECTOR

1шт.

b5

2444Z2894

90 ELBOW

1шт.

b5-2

ZD12P01100

O-RING

1шт.

Выбрано товаров: 31
