Запчасти Case CX27B BTW (01-066) - GUARD INSTAL (CANOPY) 4 OF 4 (PM21C00022F1) (90) - PLATFORM, CAB, BODYWORK AND DECALS

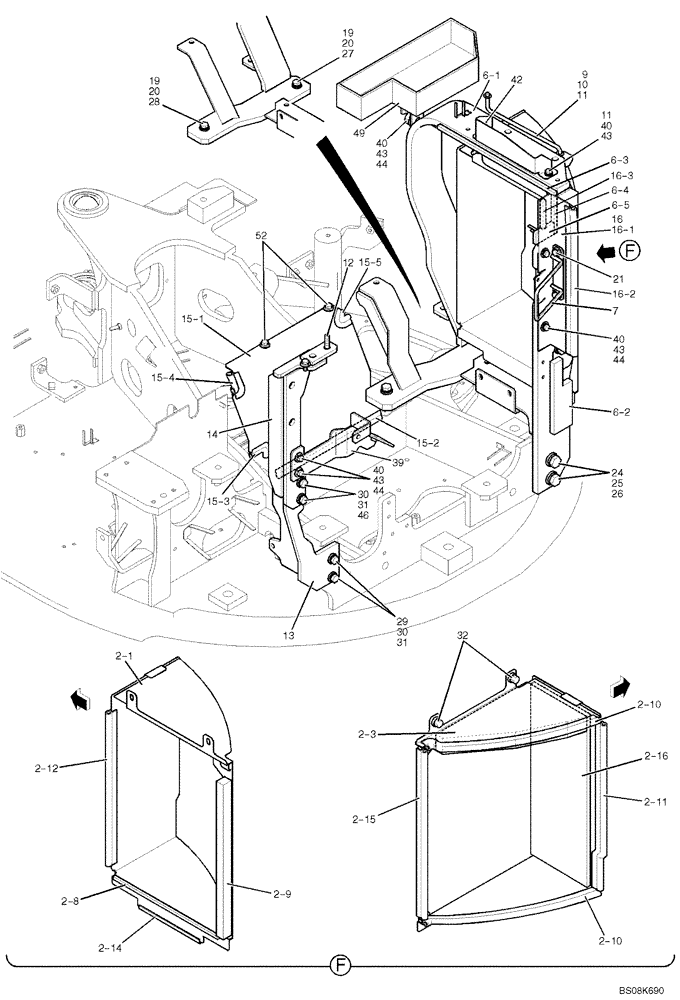

Схема запчастей Case CX27B BTW - (01-066) - GUARD INSTAL (CANOPY) 4 OF 4 (PM21C00022F1) (90) - PLATFORM, CAB, BODYWORK AND DECALS
25
19
43
20
2-16
46
6-1
49
29
43
44
16-2
40
40
11
19
2-10
9
31
6-3
15-5
14
40
39
2-1
2-9
27
31
52
30
43
6-4
43
2-8
11
15-2
28
44
15-3
26
30
24
2-14
15-1
2-11
6-2
16
40
16-1
2-10
42
44
2-15
12
7
16-3
32
2-3
21
6-5
20
15-4
2-12
13
10

Артикул

Название

Примечание

Количество

GUARD INSTAL, PM21C00022F1

1шт.

2-1

PM22C01121P1

COVER

1шт.

2-3

PM22C01115P1

FOAM INSULATION

1шт.

2-8

PW22C01105D3

RUBBER

1шт.

2-9

PM22C01082D1

RUBBER

1шт.

2-10

YT21C01163D3

WEATHERSTRIP

2шт.

2-11

YN21C01465D1

WEATHERSTRIP

1шт.

2-12

YT21C01164D2

WEATHERSTRIP

1шт.

2-14

YT21C01037D4

TRIM PANEL

1шт.

2-15

YT21C01163D7

WEATHERSTRIP

1шт.

2-16

PM22C01120P1

FOAM INSULATION

1шт.

6-1

PM21C01333P1

SUPPORT

1шт.

6-2

PM21C01492P2

FOAM INSULATION

1шт.

6-3

PM21C01523P2

RUBBER

1шт.

6-4

PM21C01536P1

RUBBER

1шт.

6-5

PM21C01537P1

RUBBER

1шт.

7

PM21C01499P2

STRIKER

STRIKER

1шт.

9

PM21C01558P2

STAY

Assy

1шт.

10

2419R9D2

COTTER PIN

OD 08mm x 27.7mm Long

1шт.

11

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

4шт.

12

PM21C01202P1

BOLT

Sems

1шт.

13

PM21C01479P1

PILLAR

1шт.

14

PM21C01560P2

PILLAR

PILLAR

1шт.

15-1

PM21C01377P1

BRACKET

1шт.

15-2

YN21C01724D6

PANEL

1шт.

15-3

YN21C01692D6

STRIP

1шт.

15-4

YJ21C01146D7

STRIP

1шт.

15-5

YN21C01692D7

STRIP

1шт.

16

PM21C01350F1

PLATE ASSY.

1шт.

16-1

PM21C01498P1

PLATE

1шт.

16-2

2427P1836D25

WEATHERSTRIP

1шт.

16-3

PM21C01536P1

RUBBER

1шт.

19

ZW16H12000

WASHER

2шт.

20

ZW26X12000

LOCK WASHER

2шт.

21

YR21C01159P1

BOLT

Sems

2шт.

24

ZS18C16050

SCREW,Hex, M16 x 50mm

Cap

2шт.

25

ZW26X16000

LOCK WASHER

2шт.

26

ZW16H16000

WASHER

2шт.

27

ZS18C12040

SCREW,Hex, M12 x 40mm

1шт.

28

ZS18C12050

SCREW,Hex, M12 x 50mm

Cap

1шт.

29

ZS18C10030

SCREW,Hex, M10 x 30mm

Cap

2шт.

30

ZW26X10000

LOCK WASHER

4шт.

31

ZW16H10000

WASHER

4шт.

32

PA21C01133P1

BOLT

Sems

2шт.

39

PM21C01551P1

BRACKET

1шт.

40

ZS18C08020

SCREW,Hex, M8 x 20mm

8шт.

42

PM21C01456F1

BRACKET

1шт.

43

ZW26X08000

LOCK WASHER

Lock

8шт.

44

YR21C01161P1

WASHER,9mm ID x 22mm OD x 2.3mm Thk

6шт.

46

ZS18C10035

SCREW,Hex, M10 x 35mm

Cap

2шт.

49

PM21C01526P1

BOX

1шт.

52

ZM22C08020

BOLT

Sems

2шт.

Выбрано товаров: 52
