(90.150.20) - CANOPY ASSY

Запчасти Case CX27B ASN (90.150.20) - CANOPY ASSY (90) - PLATFORM, CAB, BODYWORK AND DECALS

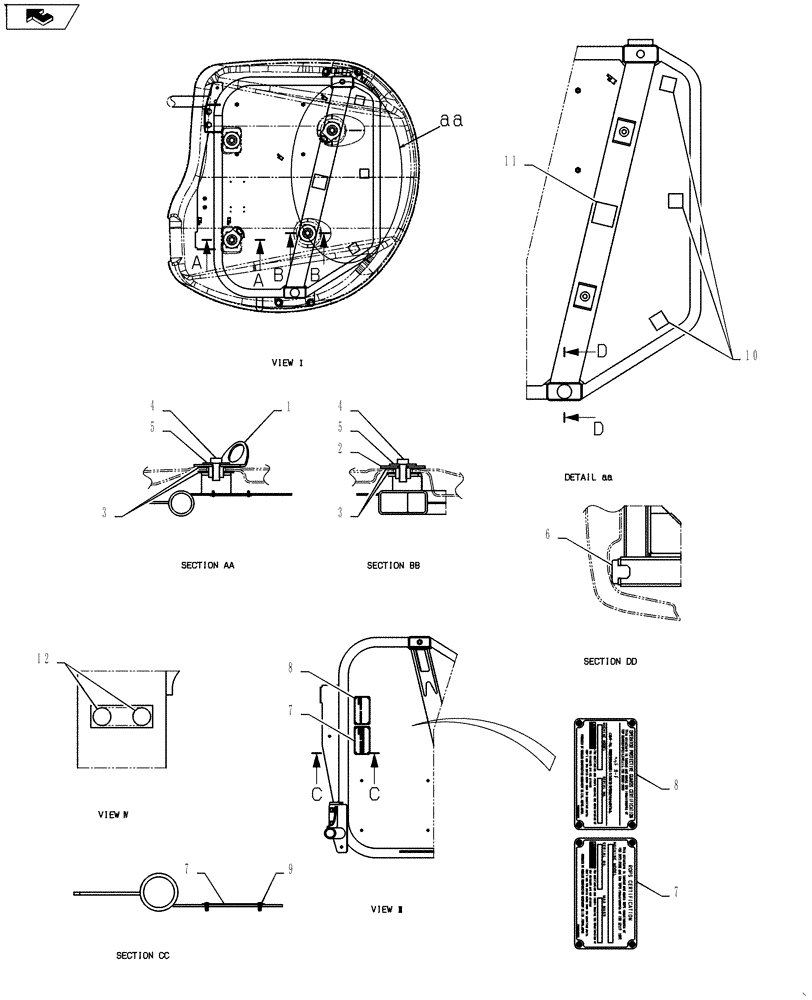

Схема запчастей Case CX27B ASN - (90.150.20) - CANOPY ASSY (90) - PLATFORM, CAB, BODYWORK AND DECALS
8
home
5
1
7
3
4
12
9
6
4
3
11
5
8
2
7
7
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

Canopy Assembly PW06C00042F1

1шт.

1

PW06C01088P1

PLATE

2шт.

2

PM06C01042P1

WASHER

2шт.

3

PM06C01096P1

RUBBER

8шт.

4

ZS18C12030

SCREW,Hex, M12 x 30mm

Cap

4шт.

5

2418T22593

WASHER

4шт.

6

2420Z1340D1

PLUG

1шт.

7

PV20T01080P1

PLATE

Number

1шт.

8

PV20T01082P1

DATA PLAQUE

Number

1шт.

9

PB06C01093D1

RIVET

8шт.

10

PW06C01146P1

RUBBER

3шт.

11

PM03M01339P1

RUBBER

1шт.

12

YT02C01567D1

PLATE

2шт.
