(90.100.03) - GUARD INSTALL (CAB)

Запчасти Case CX27B ASN (90.100.03) - GUARD INSTALL (CAB) (90) - PLATFORM, CAB, BODYWORK AND DECALS

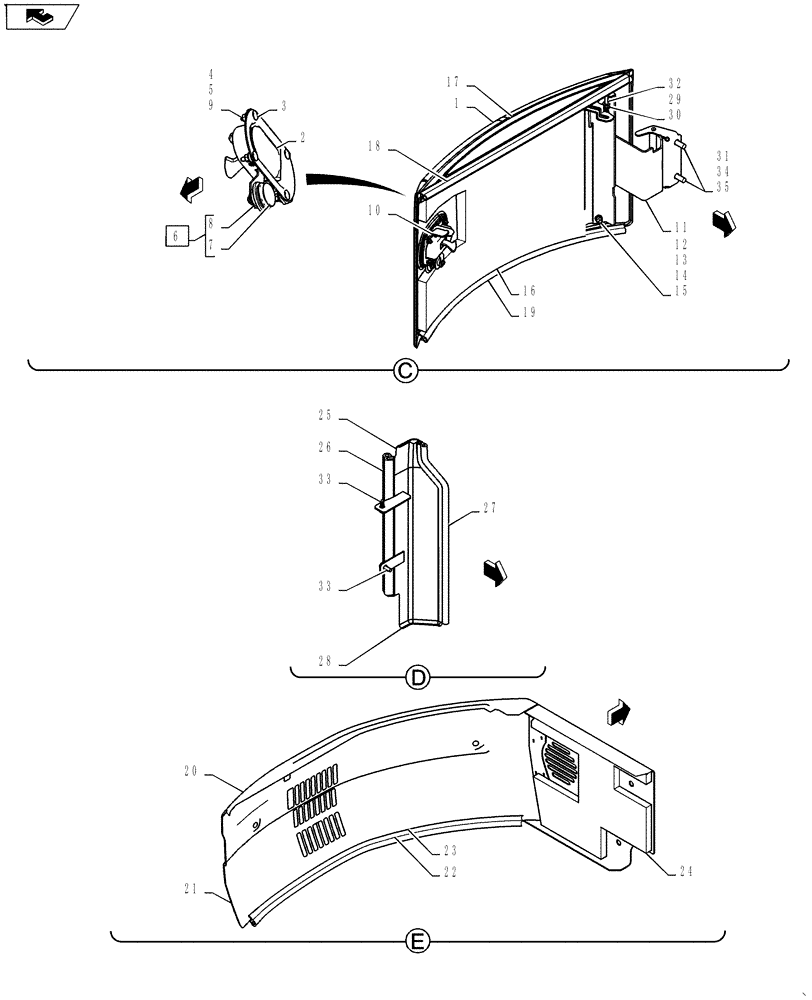

Схема запчастей Case CX27B ASN - (90.100.03) - GUARD INSTALL (CAB) (90) - PLATFORM, CAB, BODYWORK AND DECALS
3
25
33
19
5
1
17
22
10
28
13
32
7
30
29
31
home
14
21
15
34
4
27
8
12
18
11
20
26
2
6
16
9
35
23
24
33
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

.

Guard Install (Cab) PM21C00024F1

1шт.

1

PM22C01062P1

HOOD

1шт.

2

PW22C01067P1

LOCK

1шт.

3

PH22C01023P1

BOLT

4шт.

4

ZN18C05004

NUT

4шт.

5

ZW26X05000

LOCK WASHER

Lock

4шт.

6

PM21C01268F1

LOCK

Includes Ref. 7-8

1шт.

7

YR22C01025P2

LOCK

1шт.

8

PM21C01269P1

PLATE

1шт.

9

ZW16H05000

WASHER

4шт.

10

PW22C01160P3

BRACKET

1шт.

11

PM22C01116P2

HINGE

1шт.

12

PW21C01413P1

CAPSCREW

2шт.

13

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

2шт.

14

ZW26X08000

LOCK WASHER

Lock

2шт.

15

ZN18C08007

NUT

2шт.

16

PM22C01112P3

FOAM INSULATION

1шт.

17

PM22C01113P2

FOAM INSULATION

1шт.

18

YJ21C01080DG

WEATHERSTRIP

1шт.

19

YN21C01712DE

WEATHERSTRIP

1шт.

20

PM21C01583P2

COVER

Assy.

1шт.

21

PM21C01233P1

RUBBER

1шт.

22

YT21C01039DK

WEATHERSTRIP

1шт.

23

PM21C01392P1

FOAM INSULATION

1шт.

24

PM21C01504P1

FOAM INSULATION

1шт.

25

PM21C01399P1

COVER

1шт.

26

YR21C01165D9

WEATHERSTRIP

1шт.

27

YT21C01039DL

WEATHERSTRIP

1шт.

28

YJ21C01134D4

WEATHERSTRIP

1шт.

29

2419R9D2

COTTER PIN

2шт.

30

ZW16P08000

WASHER

2шт.

31

ZW26X12000

LOCK WASHER

6шт.

32

PM22C01087P2

STAY

1шт.

33

PM21C01142P1

BOLT

Sems

2шт.

34

ZS18C12025

SCREW,Hex, M12 x 25mm

Cap

2шт.

35

2418T10357

WASHER

2шт.
